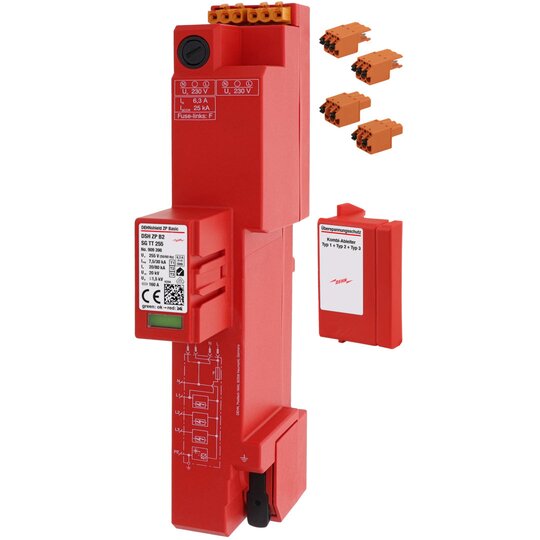

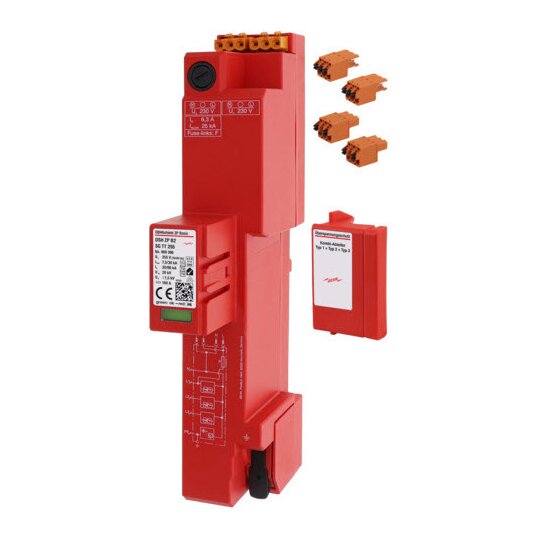

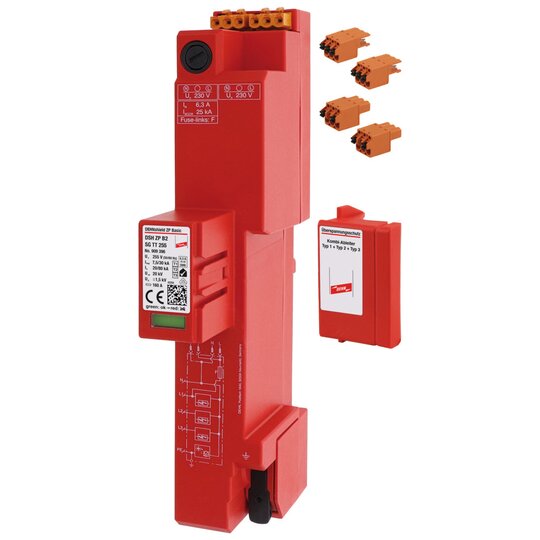

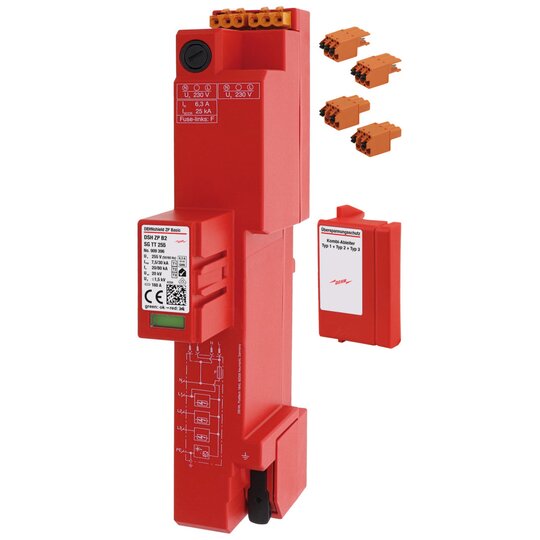

Dehn 909396 DSH ZP B2 SG TT 255 Kombiableiter Typ 1+2+3 f.TT u.TN-S
1 Stück

Listenpreis
Art.-Nr.
2031154
EAN
4013364409859
Hersteller-Nr.
909396
DEHA.-Nr.
5937745
eClass.-Nr.
27130808
Herstellerlink
Wunsch-Suchbegriff
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Polzahl 4
BlitzstoŽƒstrom (10/350 s)s) 30 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Folgestromlöschfähigkeit 25 kA
Spezifische Energie (W/R) 14,06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 160 A
Montageart Sammelschiene
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 qmm
Fernsignalisierung false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2 und 3
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Überstromgeschützter Spannungsabgriff true
Schutzart (IP) IP30

Kombi-Ableiter DEHNshield DSH ZP B2 SG TT 255 4-poliger Kombi-Ableiter für 230/400 V TT- und TN-S-Systeme Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100 Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 inkl. 2 x 230 V Spannungsversorgung (N und L) für das intelligente Messsystem Integrierte wechselbare Geräteschutzsicherung 6,3 A flink mit 25 kA Ausschaltvermögen Inkl. integrierter Ersatzsicherung im Gerät Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie Mit Click + Power-Anschlusstechnik: Komplett werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar Höchste Dauerspannung: 255 Vac Schutzpegel: <,= 1,5 kV Blitzstoßstrom gesamt (10/350): 30 kA Folgestromlöschfähigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 zu Ableitern der Red/Line-Familie, sowie direkt zum Endgerät Platzsparende Baubreite von 38 mm für den kompakten Einsatz mit Einspeiseadapter Aufrastbarer Abdeck-Clip für flexible Größenanpassung (max. 3 TE) unter Beachtung der DIN VDE 0603-1 Fabrikat: DEHN Typ: DSH ZP B2 SG TT 255 Art.-Nr.: 909396 oder gleichwertig.
