| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
false |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
3 |
| BlitzstoŽƒstrom (10/350 s)s) |
75 kA |
| Nennableitstoßstrom (8/20) |
20 kA |
| Höchste Dauerspannung AC |
260 V |
| Nennspannung AC |
208 V |
| Schutzpegel |
2,5 kV |
| Montageart |
Hutschiene TH35 |
| Baugröße |
6 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
25 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
25 qmm |
| Mit Fernmeldekontakt |
true |
| Ausblasend |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 1 |
false |
| Integrierte Vorsicherung |
false |
| Geeignet für Außengebrauch |
false |
| Schutzart (IP) |
IP20 |

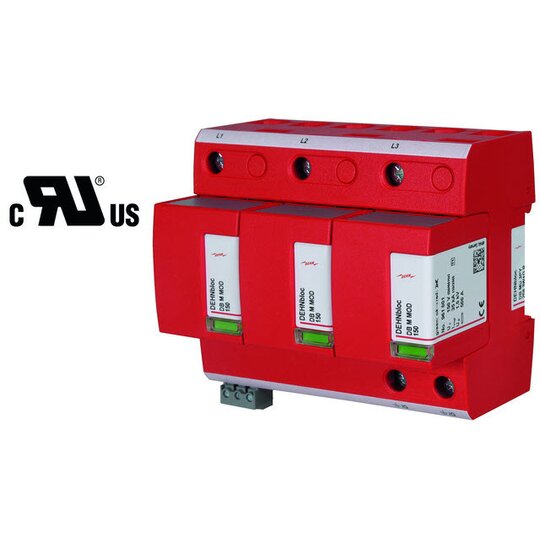

Dreipoliger Blitzstromableiter DEHNguard MU, Open-Type 1 SPD nach ANSI/UL 1449 4th Ed. bestehend aus Basisteil und gesteckten Schutzmodulen auf Funkenstreckenbasis. Ermöglicht Endgeräteschutz. Zum Schutz von 3 Phase Wye Systemen. ANSI/UL 1449 û 4th Ed. recognised surge protection device (SPD) Systemnennspannung: 120/208 V Phase Wye Schutzpegel [L-G]/[L-L]: 1500 Vpk / 2500 Vpk Blitzstoßstrom (10x350): 35 kA Nennableitstoßstrom (8/20): 20 kA Kurzschlußfestigkeit (SCCR): 25 kA Defektanzeige Breite: 6TE Fabrikat: DEHN Typ: DB MU 3PY 208 3W+G R Art.-Nr.: 908505 oder gleichwertig.
12345289_34951990.pdf
Schaltbild
|
12345289_34951991.pdf

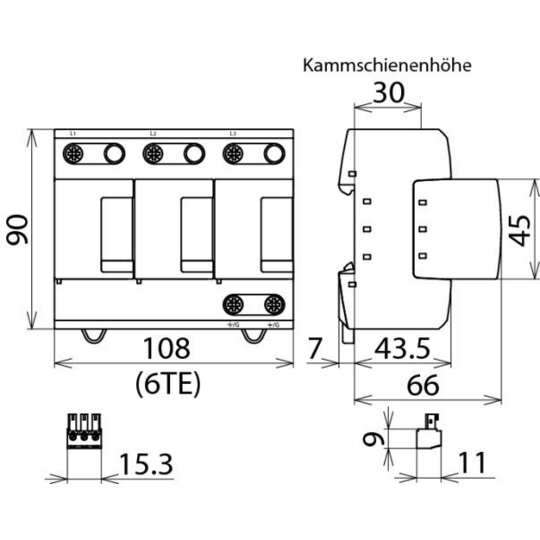

Maßzeichnung
|
3000989.pdf
Montageanleitung
|
12345289_12345291.pdf
Produktdatenblatt
|
|
|
|
|
