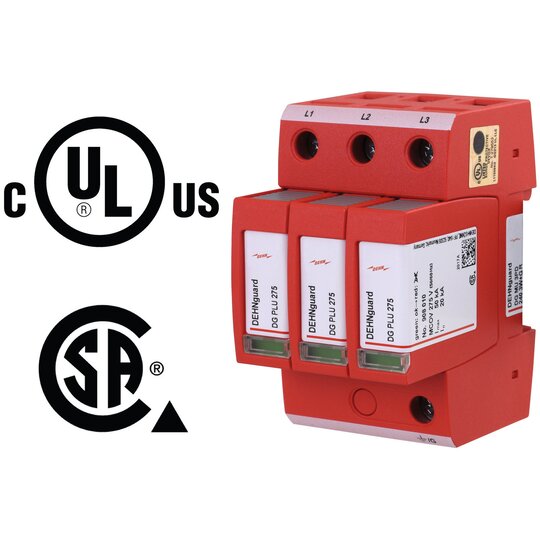

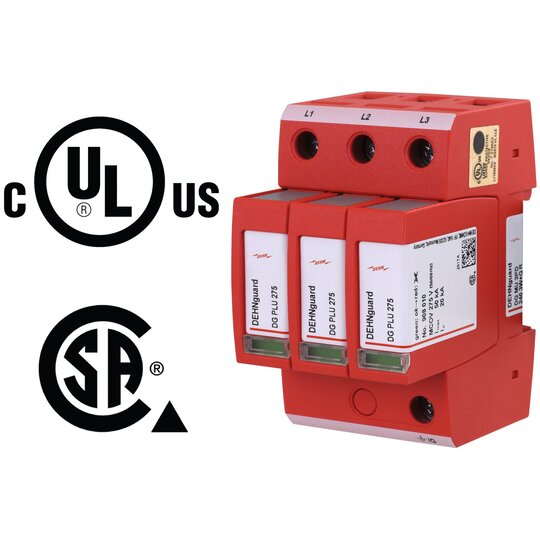

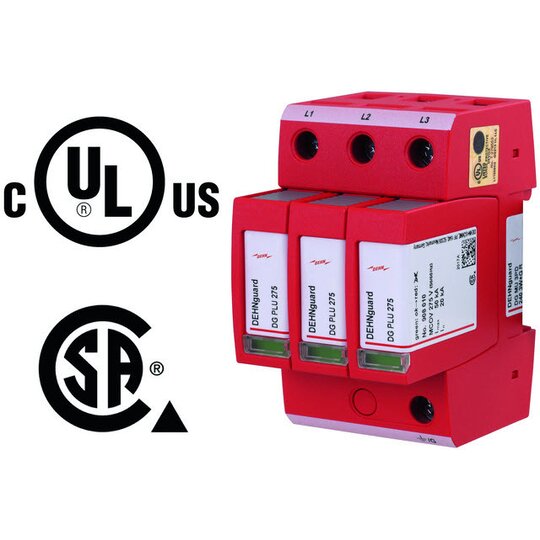

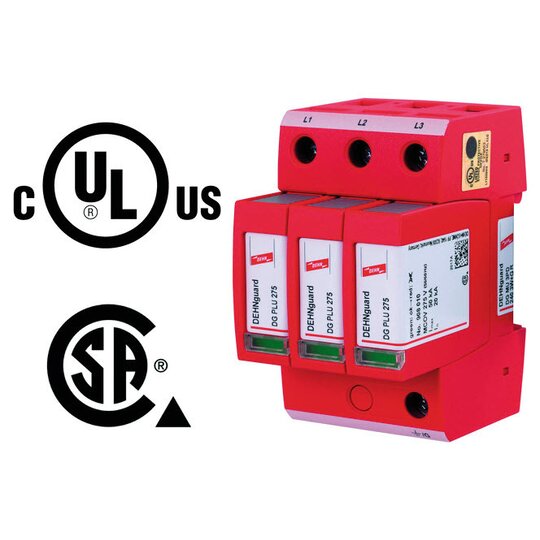

Dehn 908356 DG MU 3PD 240 3W+G R Überspannungsableiter Typ 2 DEHNguard M

Ihr Nettopreis
Art.-Nr.
2032738
EAN
4013364148833
Hersteller-Nr.
908356
DEHA.-Nr.
5510425
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 3
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 50 kA
Nennspannung AC 240 V
Höchste Dauerspannung AC 550 V
Schutzpegel 1,5 kV
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 false
Schutzart (IP) IP20

Mehrpoliger Überspannungsableiter DEHNguard MU, Open-Type 1 SPD nach ANSI/UL 1449 bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Ermöglicht Endgeräteschutz. Zum Schutz von 3 Phase Delta Systemen. [L-G]/[L-L]: 800 Vpk/1500 Vpk Nennableitstoßstrom (8/20): 20 kA Max. Ableitstoßstrom (8/20): 50 kA Kurzschlußfestigkeit (SCCR): 200 kA Defektanzeige Breite: 3TE Fabrikat: DEHN Typ: DG MU 3PD 240 3W+G R Art.-Nr.: 908356 oder gleichwertig.

12346227_34955424.pdf

Schaltbild

Download (Stand: 24.02.2025)

12346227_34955425.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3012556.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12346227_12346250.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
