Dehn 908344 DG MU 3PH 480 4W+G Überspannungsableiter Typ 2 DEHNguard M

Ihr Nettopreis
Art.-Nr.
2032776
EAN
4013364148802
Hersteller-Nr.
908344
DEHA.-Nr.
5510416
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 4
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 50 kA
Nennspannung AC 240 V
Höchste Dauerspannung AC 385 V
Schutzpegel L-N 1,2 kV
Schutzpegel N-PE 0,6 kV
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 false
Schutzart (IP) IP20

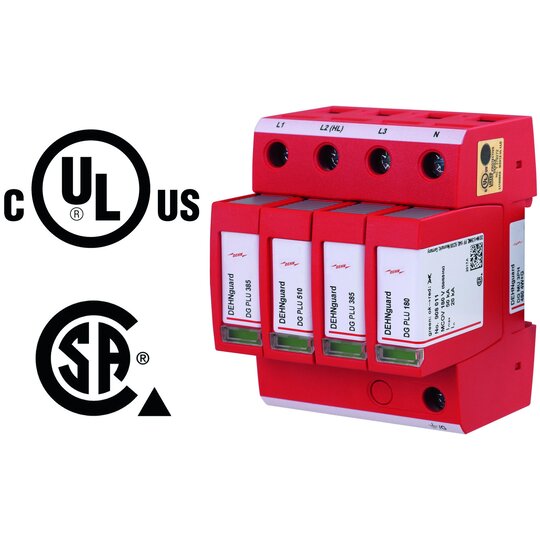

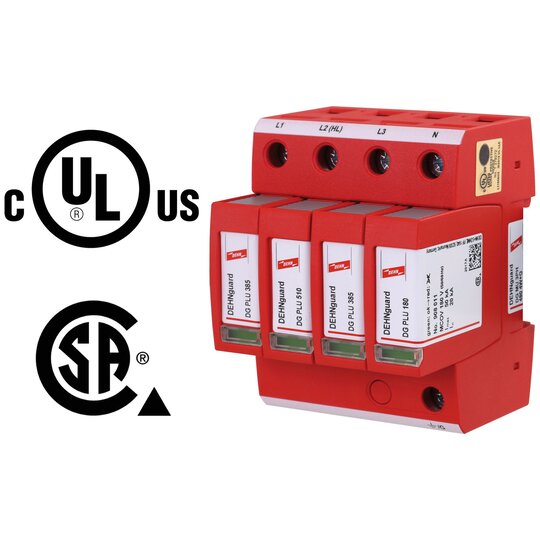

Überspannungs-Ableiter DEHNguard MU 3PH 480 4W+G 4-poliger, modularer, steckbarer Überspannungs-Ableiter für 240/480 V High Leg Delta Systeme ANSI/UL 1449 Open-Type 1 SPD Keine zusätzlichen Überstromschutzgeräte erforderlich Systemnennspannung: 240/480 V High Leg Delta Schutzpegel [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]: 1200 Vpk / 1500 Vpk / 1800 Vpk / 2000 Vpk / 2500 Vpk / 2500 Vpk / 600 Vpk Nennableitstoßstrom (8/20): 20 kA Max. Ableitstoßstrom (8/20): 50 kA Kurzschlußfestigkeit (SCCR): 200 kA Defektanzeige Breite: 4TE Fabrikat: DEHN Typ: DG MU 3PH 480 4W+G Art.-Nr.: 908344 oder gleichwertig.
