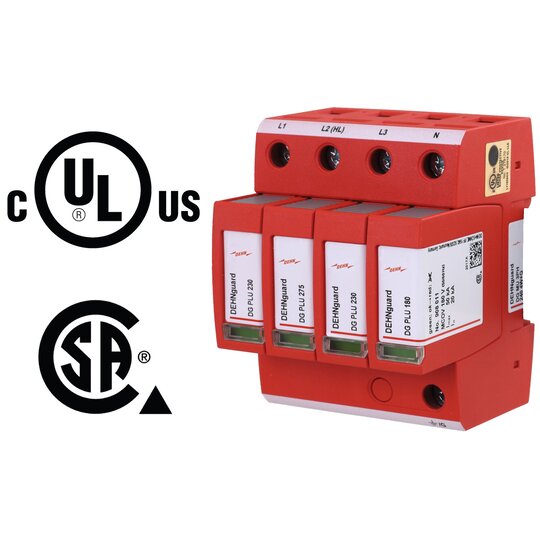

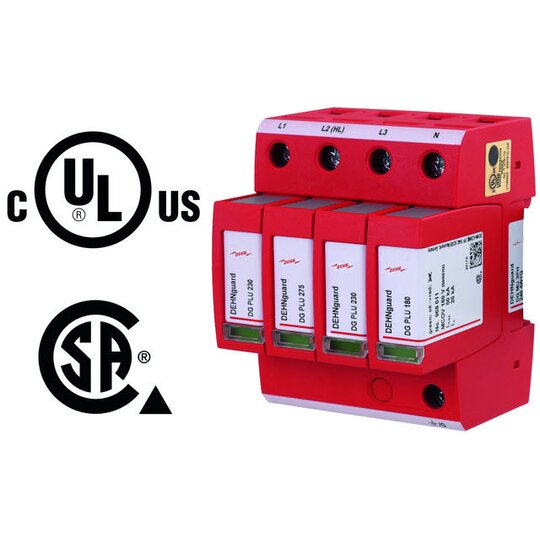

Dehn 908343 DG MU 3PH 240 4W+G Überspannungsableiter Typ 2 DEHNguard M

Ihr Nettopreis
Art.-Nr.
2032775
EAN
4013364148789
Hersteller-Nr.
908343
DEHA.-Nr.
5510415
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 4
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 50 kA
Nennspannung AC 120 V
Höchste Dauerspannung AC 230 V
Schutzpegel L-N 0,7 kV
Schutzpegel N-PE 0,6 kV
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 false
Schutzart (IP) IP20

Mehrpoliger Überspannungsableiter DEHNguard MU, Open-Type 1 SPD nach ANSI/UL 1449 bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Ermöglicht Endgeräteschutz. Zum Schutz von 3 Phase High-leg Delta Systemen.]/[L-L]/[L-H]/[N-G]: 700 Vpk / 800 Vpk / 1200 Vpk / 1500 Vpk / 1500 Vpk / 1500 Vpk / 600 Vpk Nennableitstoßstrom (8/20): 20 kA Max. Ableitstoßstrom (8/20): 50 kA Kurzschlußfestigkeit (SCCR): 200 kA Defektanzeige Breite: 4TE Fabrikat: DEHN Typ: DG MU 3PH 240 4W+G Art.-Nr.: 908343 oder gleichwertig.

12346227_34955503.pdf

Schaltbild

Download (Stand: 24.02.2025)

12346227_34955504.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3009214.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12346227_12346267.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
