Netzform DC | false |
Netzform IT | false |
Netzform TN | false |
Netzform TN-C | false |
Netzform TN-C-S | false |
Netzform TN-S | false |
Netzform TT | false |
Netzform sonstige | false |
Anzahl der Leiter (ohne Erde) | 3 |
Nennableitstoßstrom (8/20) | 20 kA |
Max. Ableitstoßstrom (8/20) | 50 kA |
Nennspannung AC | 480 V |
Höchste Dauerspannung AC | 770 V |
Schutzpegel | 2,5 kV |
Integrierter Kurzschlussschutz | false |
Integrierte Vorsicherung | false |
Leckstromfrei | false |
Montageart | Hutschiene TH35 |
Baugröße | 3 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
Mit Fernmeldekontakt | true |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 2 | false |
Schutzart (IP) | IP20 |

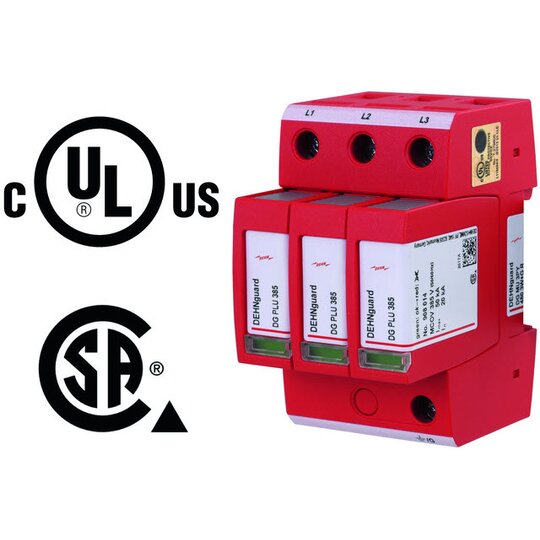

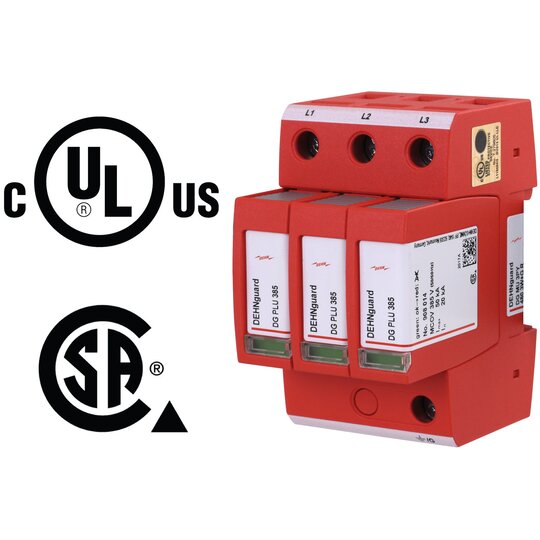

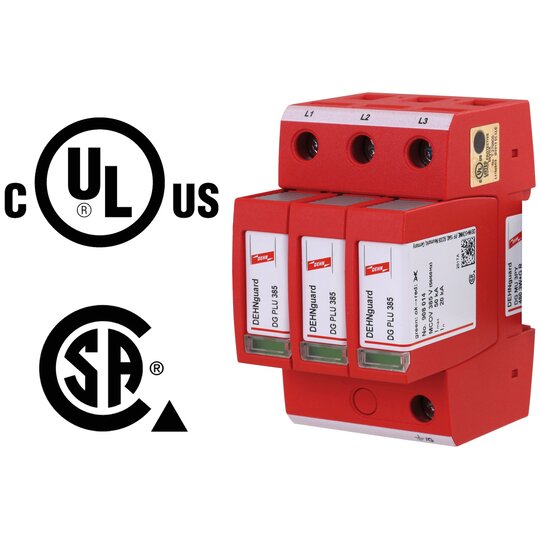

Mehrpoliger Überspannungsableiter DEHNguard MU, Open-Type 1 SPD nach ANSI/UL 1449 bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Ermöglicht Endgeräteschutz. Zum Schutz von 3 Phase Wye Systemen. Schutzpegel [L-G]/[L-L]: 1200 Vpk / 2500 Vpk Nennableitstoßstrom (8/20): 20 kA Max. Ableitstoßstrom (8/20): 50 kA Kurzschlußfestigkeit (SCCR): 200 kA Defektanzeige Breite: 3TE Fabrikat: DEHN Typ: DG MU 3PY 480 3W+G R Art.-Nr.: 908319 oder gleichwertig.
