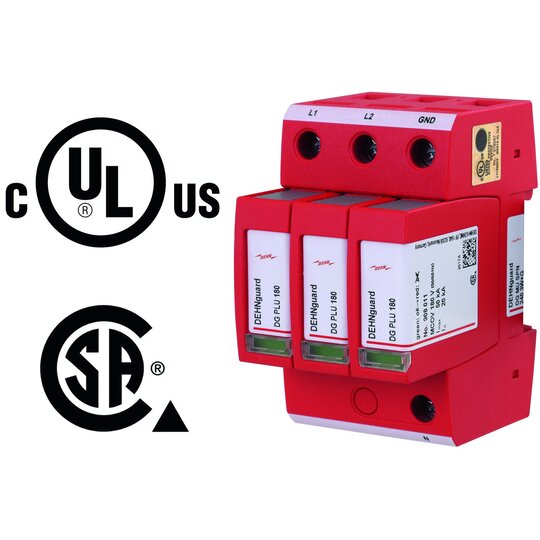

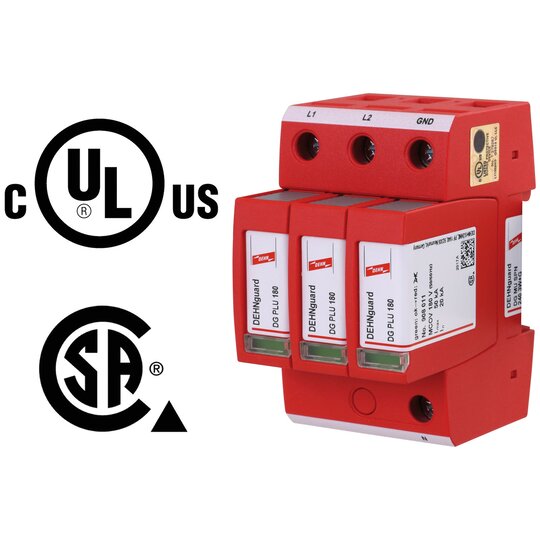

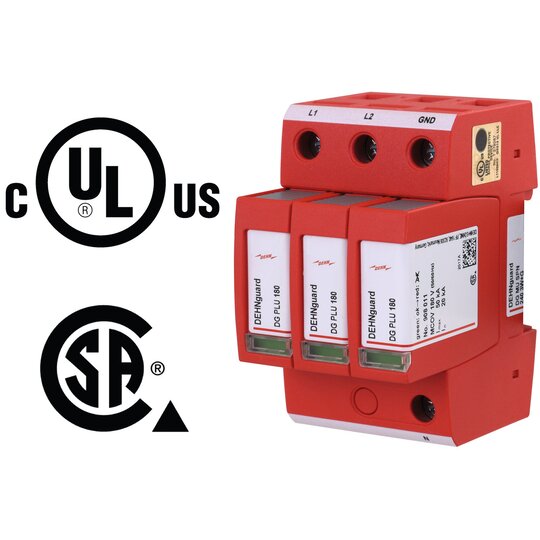

Dehn 908214 DG MU SPN 240 3W+G Überspannungsableiter Typ 2 DEHNguard M

Ihr Nettopreis
Art.-Nr.
2032766
EAN
4013364267961
Hersteller-Nr.
908214
DEHA.-Nr.
5510405
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 3
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 50 kA
Nennspannung AC 254 V
Höchste Dauerspannung AC 360 V
Schutzpegel L-N 600 kV
Schutzpegel N-PE 600 kV
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 false
Schutzart (IP) IP20

Mehrpoliger Überspannungsableiter DEHNguard MU, Open-Type 1 SPD nach ANSI/UL 1449 bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Ermöglicht Endgeräteschutz. Zum Schutz von Split Phase Systemen.-G]: 600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk Nennableitstoßstrom (8/20): 20 kA Max. Ableitstoßstrom (8/20): 50 kA Kurzschlußfestigkeit (SCCR): 200 kA Defektanzeige Breite: 2TE Fabrikat: DEHN Typ: DG MU SPN 240 3W+G Art.-Nr.: 908214 oder gleichwertig.

12346227_34955595.pdf

Schaltbild

Download (Stand: 24.02.2025)

12346227_34955596.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3009211.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12346227_12346287.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
