| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
false |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Nennableitstoßstrom (8/20) |
20 kA |
| Max. Ableitstoßstrom (8/20) |
50 kA |
| Nennspannung AC |
480 V |
| Höchste Dauerspannung AC |
1100 V |
| Schutzpegel |
3 kV |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
false |
| Leckstromfrei |
false |
| Montageart |
Hutschiene TH35 |
| Baugröße |
2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
25 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
25 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
false |
| Schutzart (IP) |
IP20 |

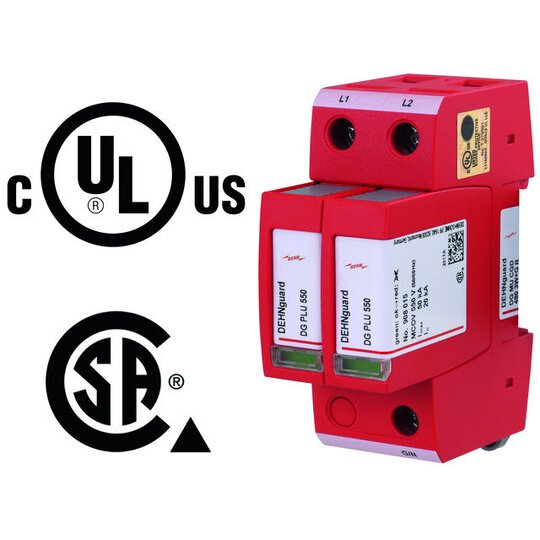

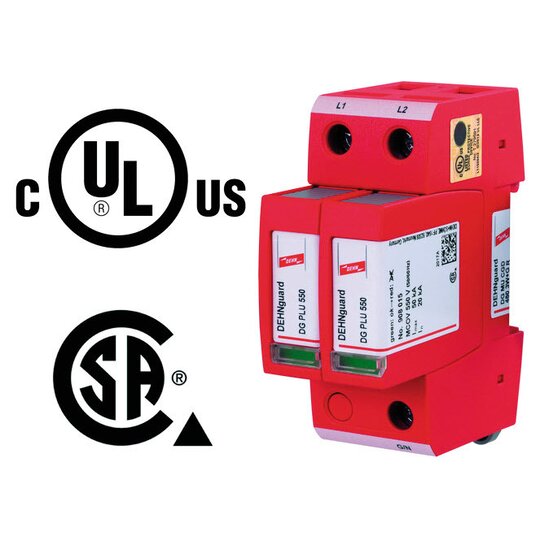

Mehrpoliger Überspannungsableiter DEHNguard MU, Open-Type 1 SPD nach ANSI/UL 1449 bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Ermöglicht Endgeräteschutz. Zum Schutz von Corner Grounded Delta Systemen. Schutzpegel [L-G]/[L-L]: 1800 Vpk / 3000 Vpk Nennableitstoßstrom (8/20): 20 kA Max. Ableitstoßstrom (8/20): 50 kA Kurzschlußfestigkeit (SCCR): 200 kA Defektanzeige Breite: 2TE Fabrikat: DEHN Typ: DG MU CGD 480 3W+G R Art.-Nr.: 908209 oder gleichwertig.
12346227_34955654.pdf
Schaltbild
|
12346227_34955655.pdf
Maßzeichnung
|
3009210.pdf
Montageanleitung
|
12346227_12346300.pdf
Produktdatenblatt
|
|
|
|
|
