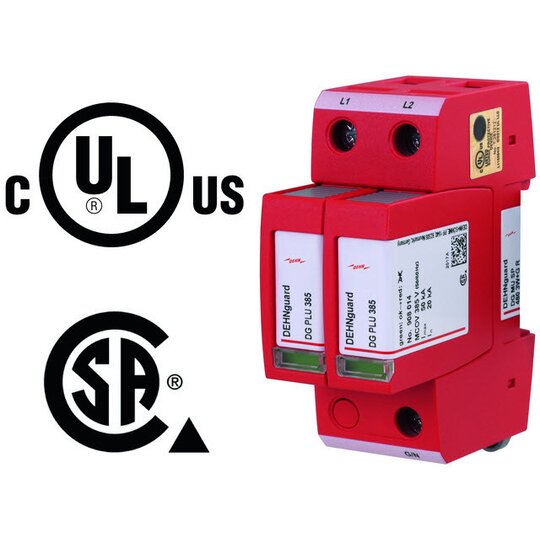

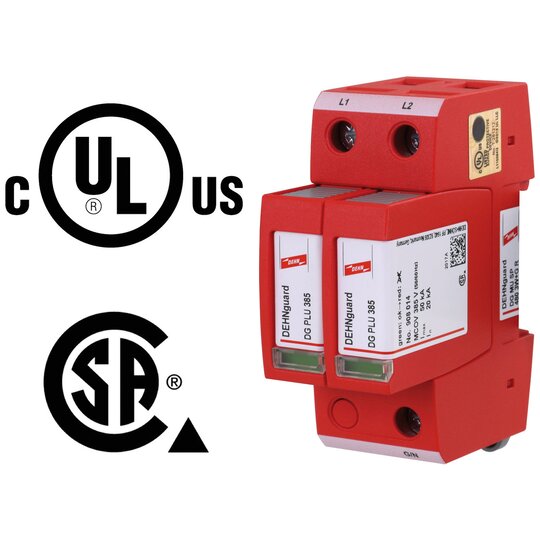

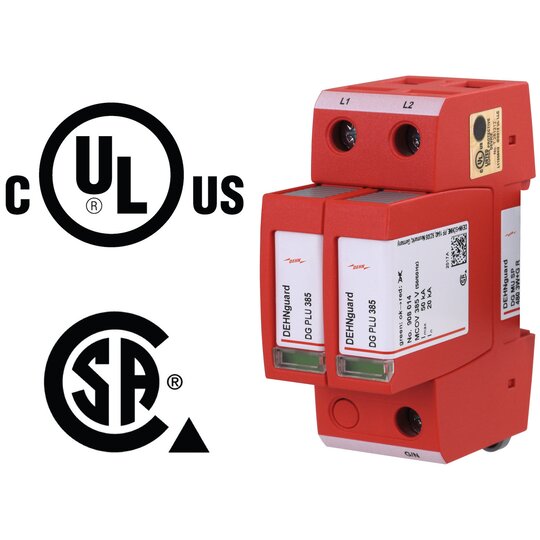

Dehn 908197 DG MU SP 480 3W+G R Überspannungsableiter Typ 2 DEHNguard M

Ihr Nettopreis
Art.-Nr.
2032761
EAN
4013364148635
Hersteller-Nr.
908197
DEHA.-Nr.
5510400
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 50 kA
Nennspannung AC 480 V
Höchste Dauerspannung AC 770 V
Schutzpegel 2,5 kV
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 false
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard MU SP 480 3W+G R 2-poliger, modularer, steckbarer Überspannungs-Ableiter für 240/480 V Split Phase Systeme mit Fernmeldekontakt ANSI/UL 1449 Open-Type 1 SPD Keine zusätzlichen Überstromschutzgeräte erforderlich Systemnennspannung: 240/480 V Split Phase Systeme Schutzpegel [L-G]/[L-L]: 1200 Vpk / 2500 Vpk Nennableitstoßstrom (8/20): 20 kA Max. Ableitstoßstrom (8/20): 50 kA Kurzschlußfestigkeit (SCCR): 200 kA Defektanzeige Breite: 2TE Fabrikat: DEHN Typ: DG MU SP 480 3W+G R Art.-Nr.: 908197 oder gleichwertig.

12346227_34955582.pdf

Schaltbild

Download (Stand: 24.02.2025)

12346227_34955583.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3009210.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12346227_12346284.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
