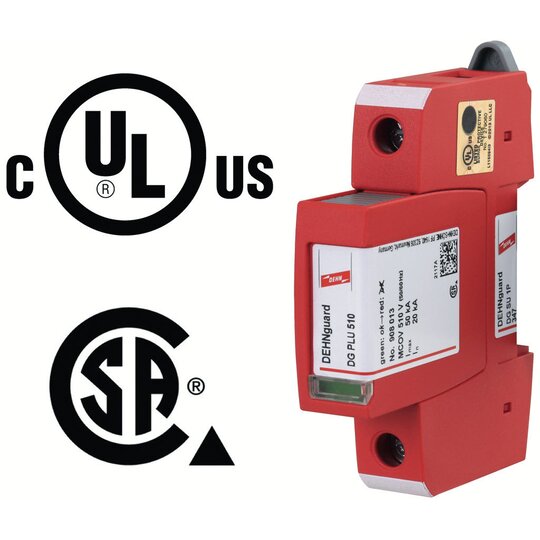

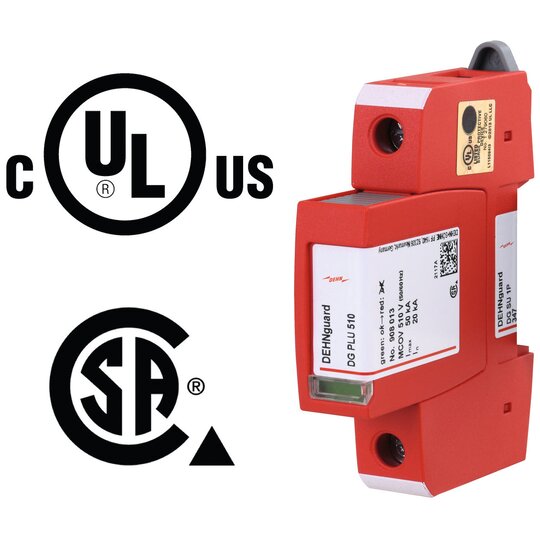

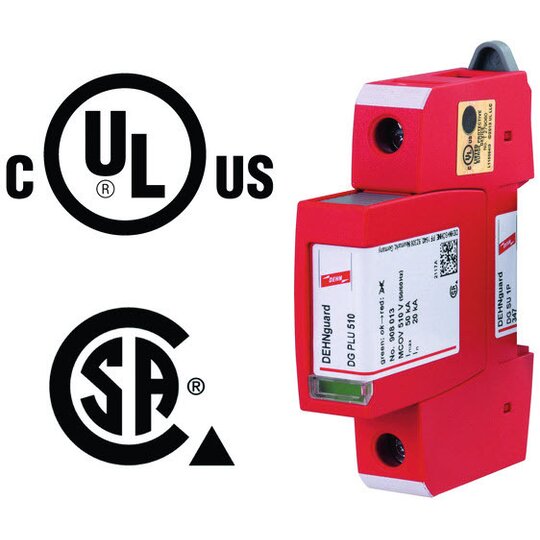

Dehn 908076 DG SU 1P 347 Überspannungsableiter Typ 2 DEHNguard S

Ihr Nettopreis
Art.-Nr.
2032754
EAN
4013364148581
Hersteller-Nr.
908076
DEHA.-Nr.
5510392
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 50 kA
Nennspannung AC 347 V
Höchste Dauerspannung AC 510 V
Schutzpegel 1,5 kV
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 1 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 35 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 false
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard SU 1P 347 1-poliger, modularer, steckbarer Überspannungs-Ableiter ANSI/UL 1449 Open-Type 1 SPD Keine zusätzlichen Überstromschutzgeräte erforderlich Systemnennspannung: 240 V / 254 / 277 V Single Phase Schutzpegel: 1500 Vpk Nennableitstoßstrom (8/20): 20 kA Max. Ableitstoßstrom (8/20): 50 kA Kurzschlußfestigkeit (SCCR): 200 kA Defektanzeige Breite: 1TE Fabrikat: DEHN Typ: DG SU 1P 347 Art.-Nr.: 908076 oder gleichwertig.

12346227_34955687.pdf

Schaltbild

Download (Stand: 24.02.2025)

12346227_34955688.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3009209.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12346227_12346307.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
