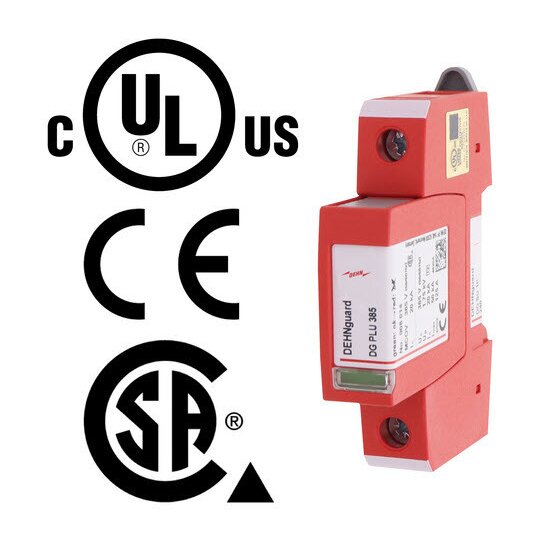

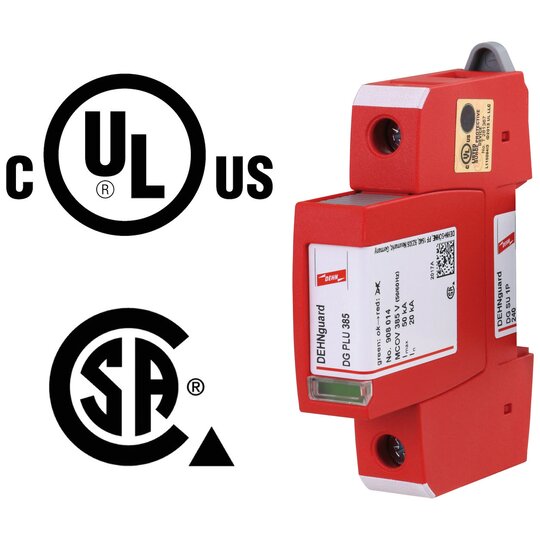

Dehn 908074 DG SU 1P 240 Überspannungsableiter Typ 2 DEHNguard S

Ihr Nettopreis
Art.-Nr.
2032753
EAN
4013364148567
Hersteller-Nr.
908074
DEHA.-Nr.
5510391
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 50 kA
Nennspannung AC 277 V
Höchste Dauerspannung AC 385 V
Schutzpegel 1,2 kV
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 1 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 35 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 false
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard SU 1P 240 1-poliger, modularer, steckbarer Überspannungs-Ableiter ANSI/UL 1449 Open-Type 1 SPD Keine zusätzlichen Überstromschutzgeräte erforderlich Systemnennspannung: 277 V Single Phase Schutzpegel: 1200 Vpk Nennableitstoßstrom (8/20): 20 kA Max. Ableitstoßstrom (8/20): 50 kA Kurzschlußfestigkeit (SCCR): 200 kA Defektanzeige Breite: 1TE Fabrikat: DEHN Typ: DG SU 1P 240 Art.-Nr.: 908074 oder gleichwertig.

12346227_34955677.pdf

Schaltbild

Download (Stand: 24.02.2025)

12346227_34955678.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3009209.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12346227_12346305.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
