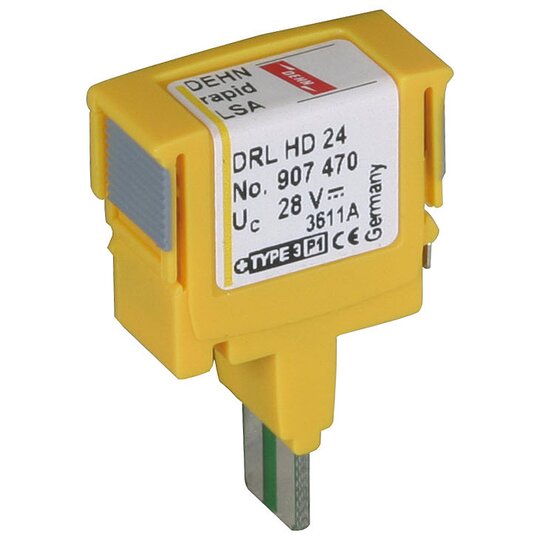

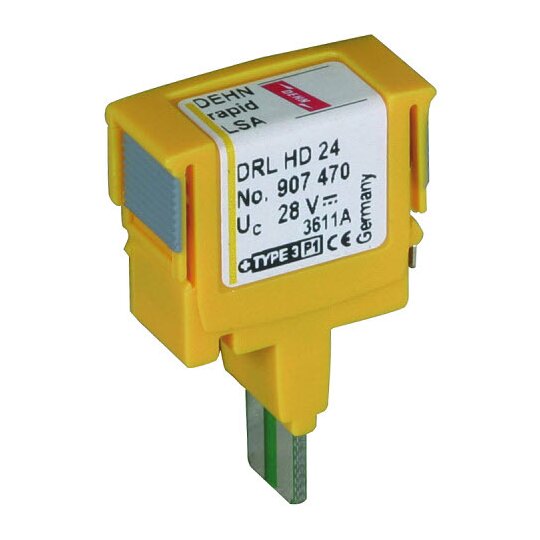

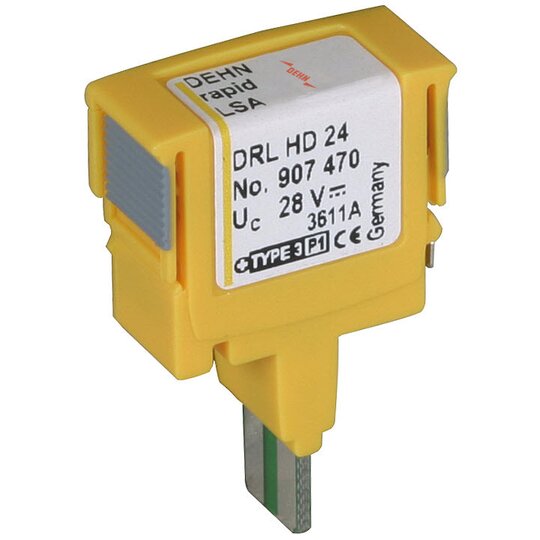

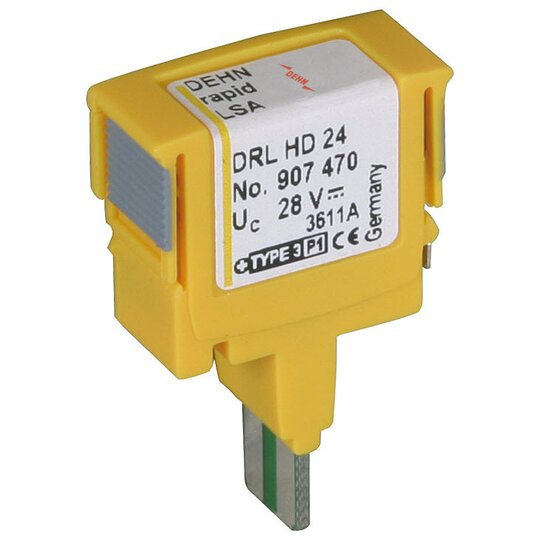

Dehn 907470 DRLHD24 Überspannugsableiter DEHNrapid LSA f.1 Doppelader Un 24V

Hersteller-Nr. 907470 52210
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
10 Stück
Art.-Nr.
2030416
EAN
4013364107663
DEHA.-Nr.
2233669
eClass.-Nr.
27130807
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Nennspannung DC 24.0 - 24.0 V
Höchste Dauerspannung AC 19,5 V
Höchste Dauerspannung DC 28 V
Nennableitstoßstrom (8/20) 10 kA
BlitzstoŽƒstrom (10/350 s)s) 5 kA
Nennlaststrom 0,4 A
Schutzpegel Ader/Ader 46 V
Grenzfrequenz 94 MHz
Montageart LSA-Plus steckbar
Ableiterüberwachung false
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über sonstige
Baubreite 9,4 mm
Schutzart (IP) IP20

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz für hochfrequente Übertragungen wie G.703 oder ISDN U2m , S2m und S0 . Montage mit EF 10 DRL. Installation nur in Verbindung mit dem DRL-Steckmagazin empfohlen. hohen Übertragungsraten. Zusammen mit Erdungsrahmen einsteckbar in LSA-Trennleisten der Baureihe 2/10 oder direkt in das DRL-Steckmagazin als Erweiterung zum Kombi-Ableiter. Höchste Dauerspannung DC: 28 V Nennstrom: 0,4 A Fabrikat: DEHN Typ: DRL HD 24 Art.-Nr.: 907470 oder gleichwertig.
