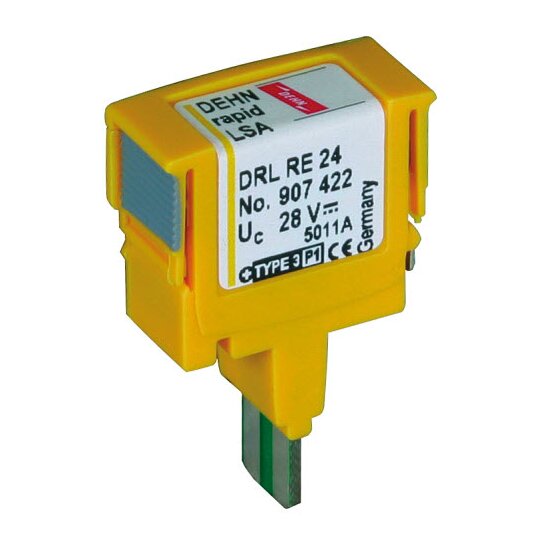

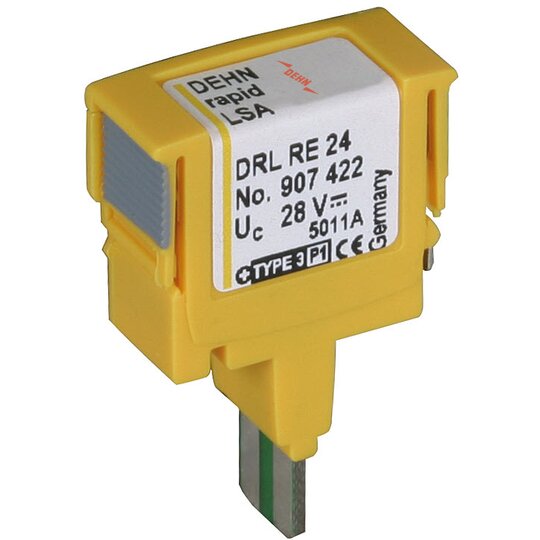

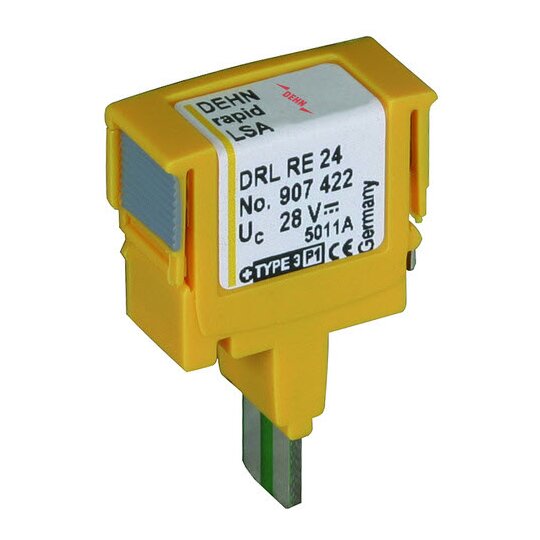

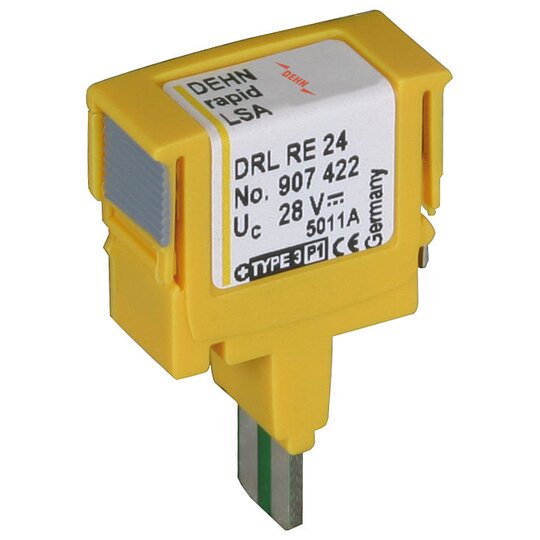

Dehn 907422 DRLRE24 Überspannugsableiter DEHNrapid LSA f.1 Doppelader Un 24V

Hersteller-Nr. 907422 52007
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
10 Stück
Art.-Nr.
2030051
EAN
4013364107625
DEHA.-Nr.
2233659
eClass.-Nr.
27130807
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Nennspannung DC 24.0 - 24.0 V
Höchste Dauerspannung AC 19,5 V
Höchste Dauerspannung DC 28 V
Nennableitstoßstrom (8/20) 10 kA
BlitzstoŽƒstrom (10/350 s)s) 5 kA
Nennlaststrom 0,4 A
Schutzpegel Ader/Ader 72 V
Schutzpegel Ader/Erde 38 V
Grenzfrequenz 4,5 MHz
Montageart LSA-Plus steckbar
Ableiterüberwachung false
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über sonstige
Baubreite 9,4 mm
Schutzart (IP) IP20

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz mit Entkopplungsimpedanzen. Besonders geeignet für Signalkreise mit gemeinsamen Bezugspotential. Erdung über EF 10 DRL. Nur für Trennleisten oder DRL-Steckmagazin.rahmen Einsteckbar in LSA-Trennleisten Der Baureihe 2/10 oder direkt in das DRL-Steckmagazin als Erweiterung zum Kombi-Ableiter. Höchste Dauerspannung DC: 28 V Nennstrom: 0,4 A Fabrikat: DEHN Typ: DRL RE 24 Art.-Nr.: 907422 oder gleichwertig.
