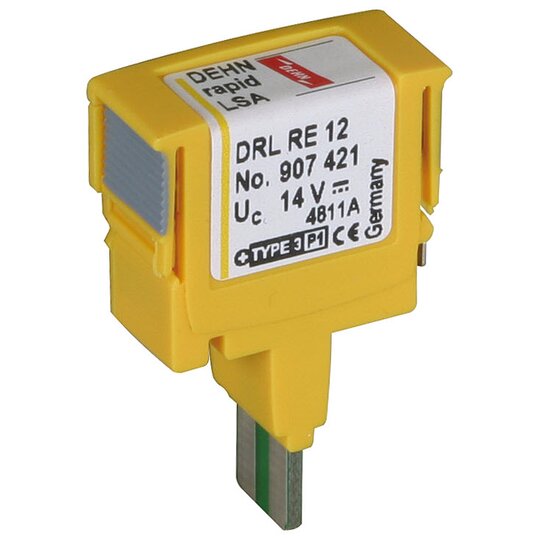

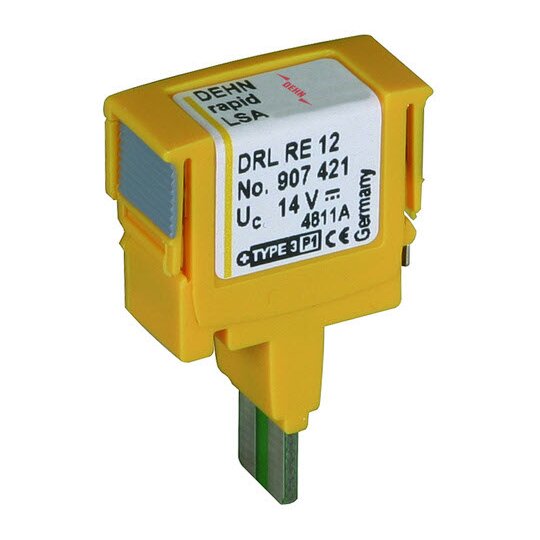

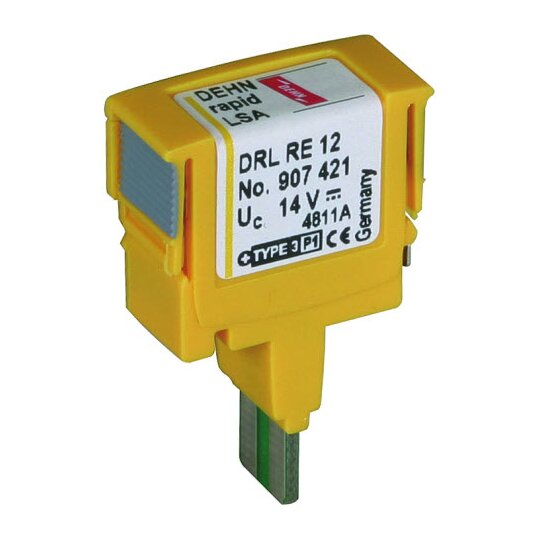

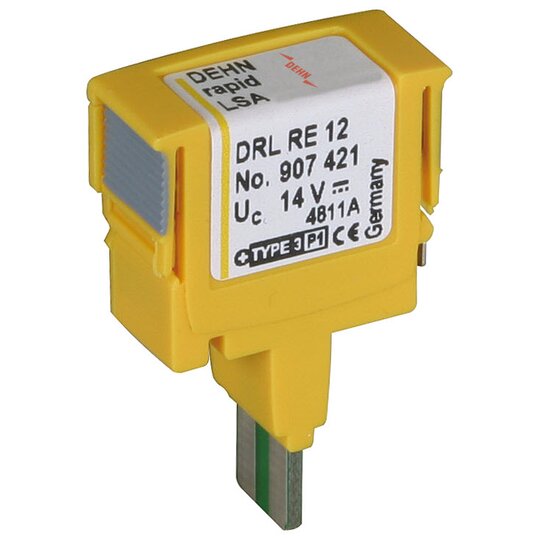

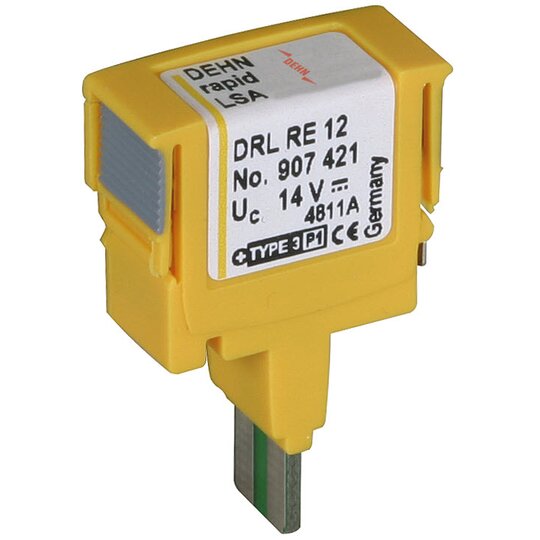

Dehn 907421 DRLRE12 Überspannugsableiter DEHNrapid LSA f.1 Doppelader Un 12V

Hersteller-Nr. 907421 52394
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
10 Stück
Art.-Nr.
2030646
EAN
4013364107618
DEHA.-Nr.
2233658
eClass.-Nr.
27130807
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Nennspannung DC 12.0 - 12.0 V
Höchste Dauerspannung AC 9,5 V
Höchste Dauerspannung DC 14 V
Nennableitstoßstrom (8/20) 10 kA
BlitzstoŽƒstrom (10/350 s)s) 5 kA
Nennlaststrom 0,4 A
Schutzpegel Ader/Ader 36 V
Schutzpegel Ader/Erde 19 V
Grenzfrequenz 2,7 MHz
Montageart LSA-Plus steckbar
Ableiterüberwachung false
Mit Fernmeldekontakt false
Explosionsgeprüfte Ausführung false
Trennmöglichkeit des Signalkreises false
Anzahl der Leiter (ohne Erde) 2
Erdung über sonstige
Baubreite 9,4 mm
Schutzart (IP) IP20

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz mit Entkopplungsimpedanzen. Besonders geeignet für Signalkreise mit gemeinsamen Bezugspotential. Erdung über EF 10 DRL. Nur für Trennleisten oder DRL-Steckmagazin.rahmen Einsteckbar in LSA-Trennleisten Der Baureihe 2/10 oder direkt in das DRL-Steckmagazin als Erweiterung zum Kombi-Ableiter. Höchste Dauerspannung DC: 14 V Nennstrom: 0,4 A Fabrikat: DEHN Typ: DRL RE 12 Art.-Nr.: 907421 oder gleichwertig.
