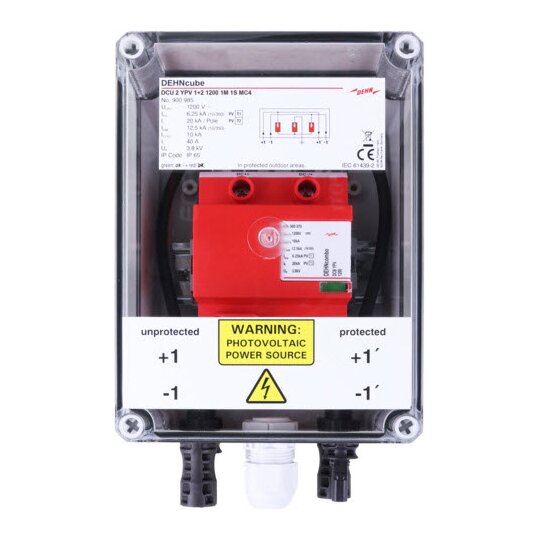

Dehn 900985 DCU 2 YPV 1+2 1200 1M 1S MC4 GAK Typ 1+2 im Gehäuse IP65 f.PV-Anl

Hersteller-Nr. 900985 232576596
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2031318
EAN
4013364529199
DEHA.-Nr.
7237058
eClass.-Nr.
22570490
Zolltarif-Nr.
85372091
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Max. Eingangsspannung DC 1200 V
Breite 180 mm
Höhe 130 mm
Tiefe 111 mm
Werkstoff Kunststoff
Schutzart (IP) IP65
Schlagfestigkeit IK08
Prüfklasse Typ 1 true
Prüfklasse Typ 2 true
Monitoring-Funktion nein
Max. Ausgangsstrom 40 A
Farbe grau
Anzahl der Leitungseinführungen 4
Art der Einführung sonstige
Anzahl der String-Eingänge 1
Mit Erdungsanschluss true

Generatoranschlusskasten DCU 2 YPV 1+2 1200 1M 1S MC4 in Schutzart IP65 mit Original MC4 Steckverbindung. Nach DIN EN IEC 61439-2 zum Schutz von einem MPP-Eingang und einem String. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen). In: (8/20) 20 kA / pol Itotal: (10/350) 12,5 kA Up: &lt,= 3,8 kV Kurzschlussfestigkeit Iscpv: 10 kA Abmessung: 180 x 130 x 111 mm Anschlussart: MC 4 Stecker Fabrikat: DEHN Typ: DCU 2 YPV 1+2 1200 1M 1S MC4 Art.-Nr.: 900985 oder gleichwertig.

Dehn 1233575
Dehn 900945 Anschlussleitung f.DEHNcube Ausf.Y 6 mm² Cu L 3x1000 mm
Art.-Nr. 2031180
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

12366196_35015122.pdf

Schaltbild

Download (Stand: 10.04.2025)

12366196_35015136.pdf

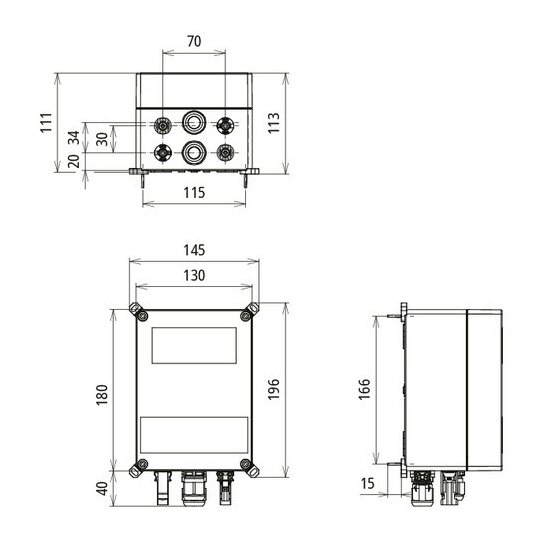

Maßzeichnung
