Dehn 900978 DCU 2 YPV 1+2 1000 3M 2S FM GAK Typ 1+2 im Gehäuse IP65 f.PV-Anl.3

Ihr Nettopreis
Art.-Nr.
2032900
EAN
4013364534766
Hersteller-Nr.
900978
DEHA.-Nr.
7282049
eClass.-Nr.
22570490
Zolltarif-Nr.
85372091
Max. Eingangsspannung DC 1000 V
Breite 361 mm
Höhe 254 mm
Tiefe 111 mm
Werkstoff Kunststoff
Schutzart (IP) IP65
Schlagfestigkeit IK08
Prüfklasse Typ 1 false
Prüfklasse Typ 2 true
Prüfklasse Typ 3 false
Monitoring-Funktion ja
Max. Ausgangsstrom 30 A
Farbe grau
Anzahl der Leitungseinführungen 20
Art der Einführung Verschraubung
Anzahl der String-Eingänge 6
Mit Erdungsanschluss true
Mit Lasttrennschalter bestückt false

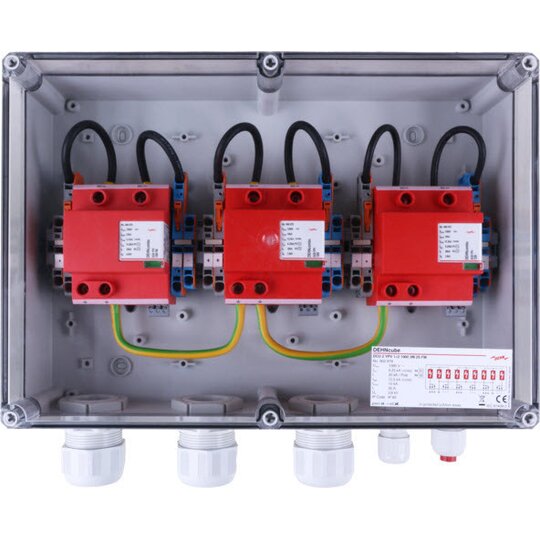

Generatoranschlusskasten DCU 2 YPV 1+2 1000 3M 2S FM in Schutzart IP65. Nach DIN EN IEC 61439-2 zum Schutz von drei MPP-Eingängen und je zwei Strings. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).

12366196_35015122.pdf

Schaltbild

Download (Stand: 24.02.2025)

12366196_35015123.pdf

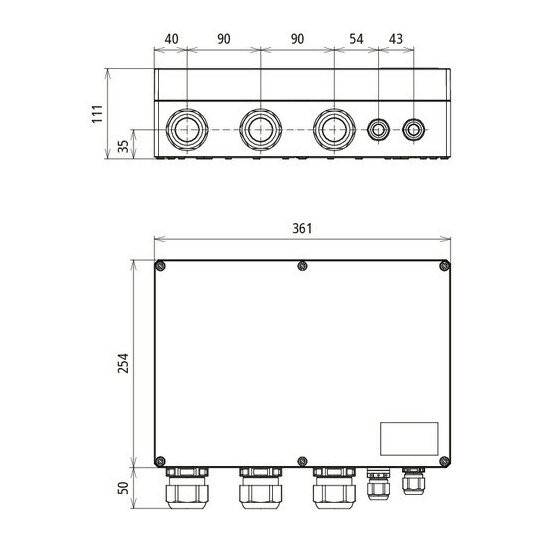

Maßzeichnung

Download (Stand: 24.02.2025)

12366196_12366225.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
