Dehn 900931 DCU 2 YPV 1100 3M 1S MC4 FM GAK Typ 2 im Gehäuse IP65 f.PV-Anl.3MPPT

Ihr Nettopreis
Art.-Nr.
2032896
EAN
4013364534742
Hersteller-Nr.
900931
DEHA.-Nr.
7282050
eClass.-Nr.
22570490
Zolltarif-Nr.
85372091
Max. Eingangsspannung DC 1100 V
Breite 254 mm
Höhe 180 mm
Tiefe 111 mm
Werkstoff Kunststoff
Schutzart (IP) IP65
Schlagfestigkeit IK08
Prüfklasse Typ 1 false
Prüfklasse Typ 2 true
Prüfklasse Typ 3 false
Monitoring-Funktion nein
Max. Ausgangsstrom 40 A
Farbe grau
Anzahl der Leitungseinführungen 8
Art der Einführung sonstige
Anzahl der String-Eingänge 3
Mit Erdungsanschluss true
Mit Lasttrennschalter bestückt false

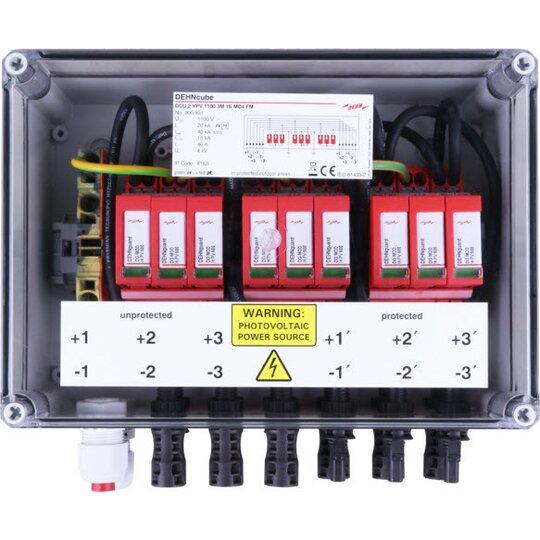

Generatoranschlusskasten DCU 2 YPV 1100 3M 1S MC4 FM in Schutzart IP65 mit Original MC4 Steckverbindung. Nach DIN EN IEC 61439-2 zum Schutz von drei MPP-Eingängen und je einem String. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).

12346367_34955933.pdf

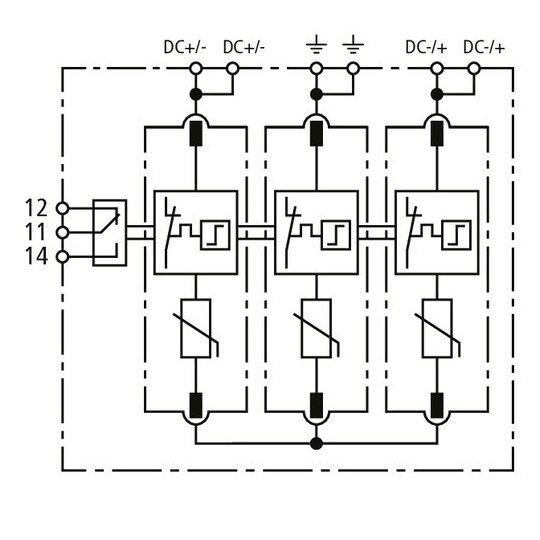

Schaltbild

Download (Stand: 24.02.2025)

12366196_35015162.pdf

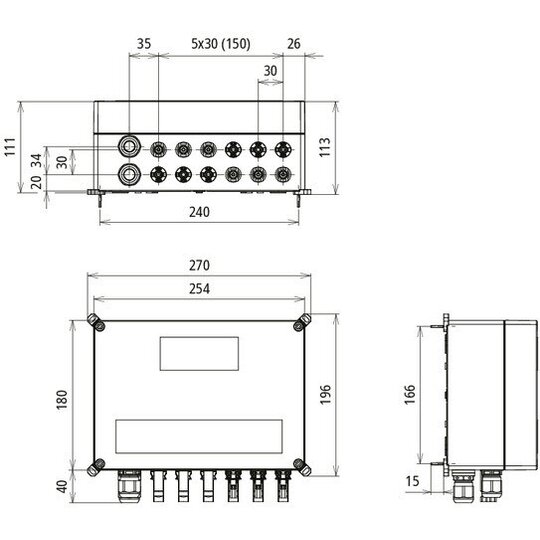

Maßzeichnung

Download (Stand: 24.02.2025)

12366196_12366234.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
