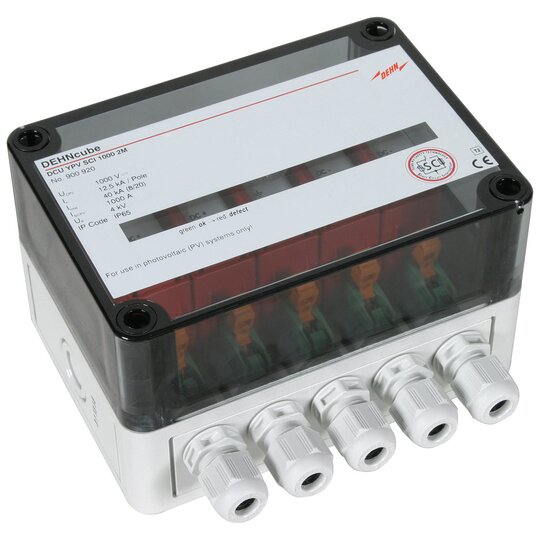

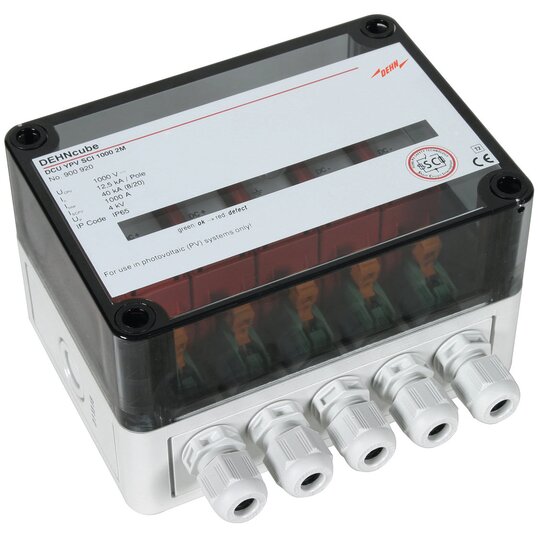

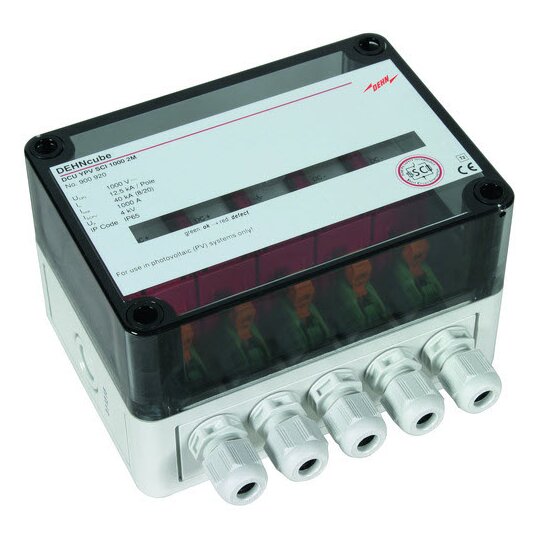

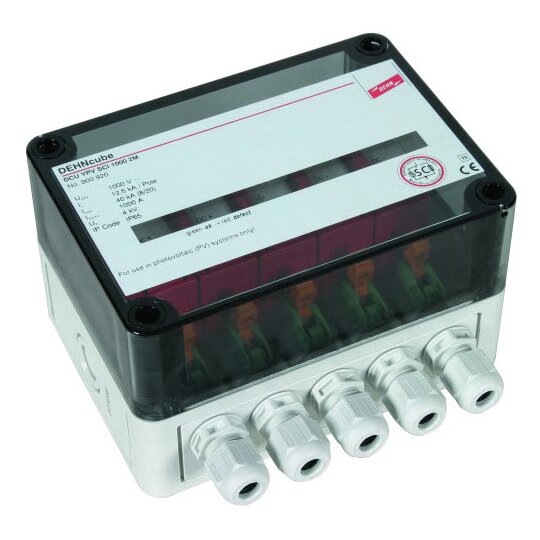

Dehn 900920 DCU YPV SCI 1000 2M ÜSS-abl. Typ 2 DEHNcube IP65 PV-Anl 2MPP
1 Stück

Ihr Nettopreis
Art.-Nr.
2031005
EAN
4013364155053
Hersteller-Nr.
900920
DEHA.-Nr.
4096204
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 4
Nennableitstoßstrom (8/20) 12,5 kA
Max. Ableitstoßstrom (8/20) 25 kA
Max. PV-Spannung 1000 V
Schutzpegel 4 kV
Kurzschlussfestigkeit (Isccr) 1 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Direktmontage
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 6 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 6 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP65

Mehrpoliger Überspannungsableiter DEHNcube YPV SCI 1000 2M in Schutzart IP65. Typ 2 nach EN 61643-31 zum Schutz von 2 MPP-Eingängen. Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen). Nennableitstoßstrom: (8/20) 12,5 kA Gesamtableitstoßstrom: (8/20) 40 kA Schutzpegel: &lt,= 4 kV Kurzschlussfestigkeit Iscpv: 1000 A Abmessung: 130 x 94 x 81 mm Kabeleinführung: 5x Ø3-7 mm Fabrikat: DEHN Typ: DCU YPV SCI 1000 2M Art.-Nr.: 900920 oder gleichwertig.

12366196_35015044.pdf

Schaltbild

Download (Stand: 09.01.2025)

12366196_35015045.pdf

Maßzeichnung

Download (Stand: 09.01.2025)

3017036.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12366196_12366207.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

DEHN Hersteller Datenblatt

Hersteller Datenblatt für den Artikel Dehn 900920 DCU YPV SCI 1000 2M ÜSS-abl. Typ 2 DEHNcube IP65 PV-Anl 2MPP

Download (Stand: 09.01.2025)
