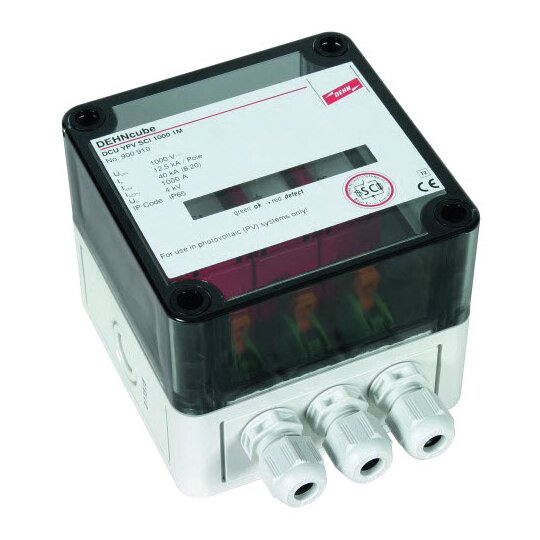

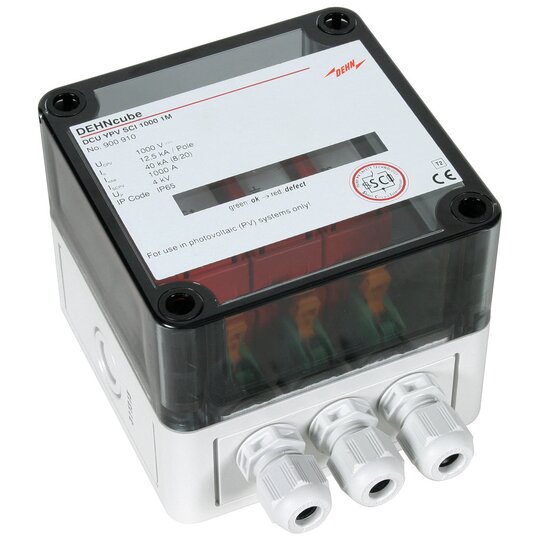

Dehn 900910 DCUYPVSCI10001M DEHNcube Überspannungsabl. T2 IP65 1MPP b. 1000V
1 Stück

Ihr Nettopreis
Art.-Nr.
2031004
EAN
4013364155046
Hersteller-Nr.
900910
DEHA.-Nr.
4096203
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 12,5 kA
Max. Ableitstoßstrom (8/20) 25 kA
Max. PV-Spannung 1000 V
Schutzpegel 4 kV
Kurzschlussfestigkeit (Isccr) 1 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Direktmontage
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 6 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 6 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP65

Mehrpoliger Überspannungsableiter DEHNcube YPV SCI 1000 1M in Schutzart IP65. Typ 2 nach EN 61643-31 zum Schutz von 1 MPP-Eingang. Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen). Nennableitstoßstrom: (8/20) 12,5 kA Gesamtableitstoßstrom: (8/20) 40 kA Schutzpegel: &lt,= 4 kV Kurzschlussfestigkeit Iscpv: 1000 A Abmessung: 94 x 94 x 81 mm Kabeleinführung: 3x Ø3-7 mm Fabrikat: DEHN Typ: DCU YPV SCI 1000 1M Art.-Nr.: 900910 oder gleichwertig.

12366196_35015031.pdf

Schaltbild

Download (Stand: 09.01.2025)

12366196_35015032.pdf

Maßzeichnung

Download (Stand: 09.01.2025)

3017036.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12366196_12366204.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

DEHN Hersteller Datenblatt

Hersteller Datenblatt für den Artikel Dehn 900910 DCUYPVSCI10001M DEHNcube Überspannungsabl. T2 IP65 1MPP b. 1000V

Download (Stand: 09.01.2025)
