| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Nennableitstoßstrom (8/20) |
10 kA |
| Max. Ableitstoßstrom (8/20) |
20 kA |
| Nennspannung AC |
230 V |
| Höchste Dauerspannung AC |
275 V |
| Höchste Dauerspannung DC |
350 V |
| Schutzpegel L-N |
1,5 kV |
| Schutzpegel N-PE |
1,5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) |
40 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) |
25 A |
| Kurzschlussfestigkeit (Isccr) |
6 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
false |
| Leckstromfrei |
false |
| Montageart |
Hutschiene TH35 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
6 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
6 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

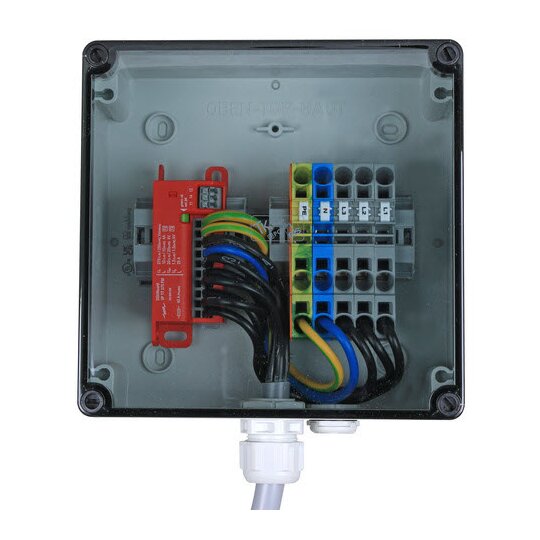

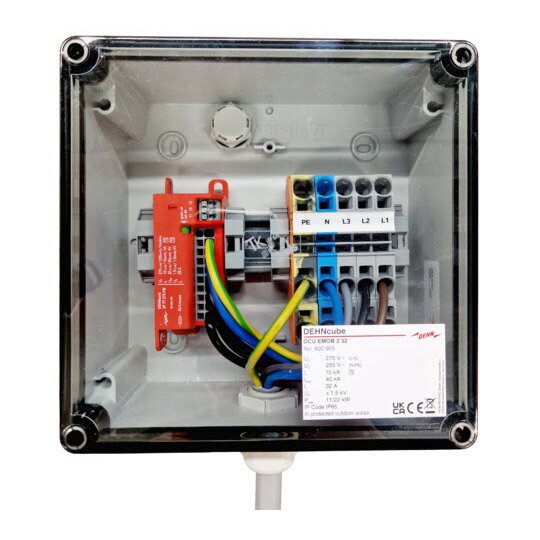

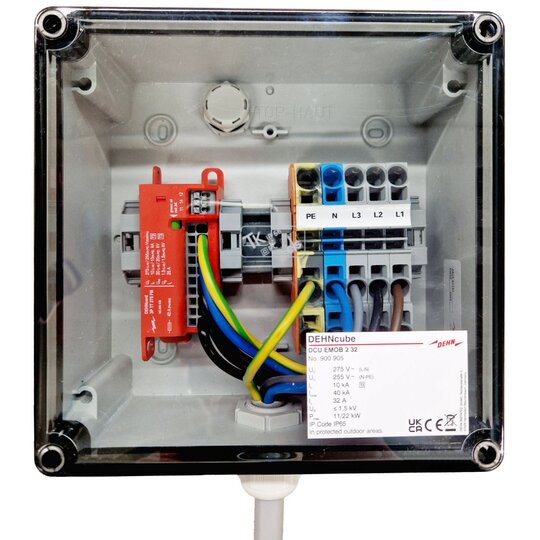

Gehäuseanschlusskasten DCU EMOB 2 32 Gehäuseanschlusskasten Typ 2+3 / II+III nach EN 61643-11 / IEC 61643-11 EN 61439-2 / IEC 61439-2 Anschlussfertige Kompletteinheit zur universellen Installation vor der Wallbox mit Fernmeldekontakt, Funktions-/Defektanzeige Höchste Dauerspannung: 275 V ac Schutzpegel: <,= 1,5 kV Nennableitstoßstrom (8/20): 10 kA Gesamtableitstoßstrom (8/20): 40 kA Nennstrom: 32 A Max. Leistung: 11 / 22 kW Abmessung: 182 x 180 x 100 mm Fabrikat: DEHN Typ: DCU EMOB 2 32 Art.-Nr.: 900905 oder gleichwertig.
12346366_34955889.pdf
Schaltbild
|
12346366_34956002.pdf

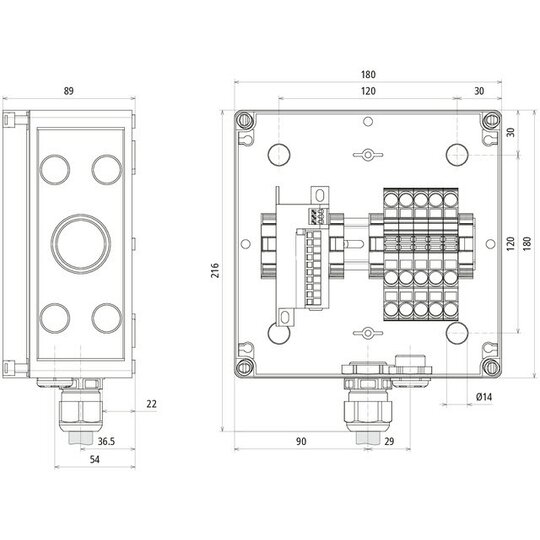

Maßzeichnung
|
3023667.pdf
Montageanleitung
|
12346366_12346398.pdf
Produktdatenblatt
|
|
|
