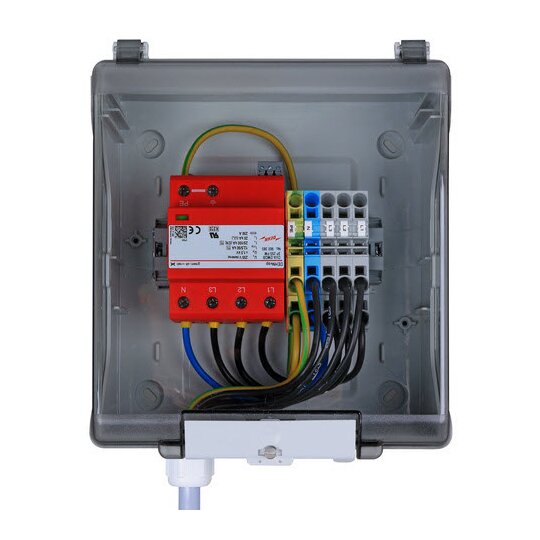

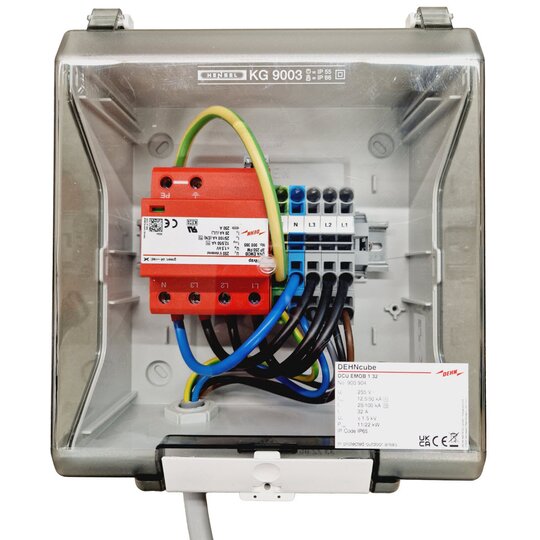

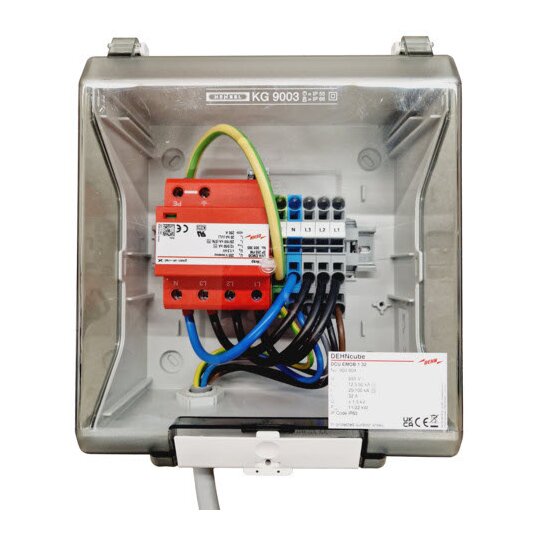

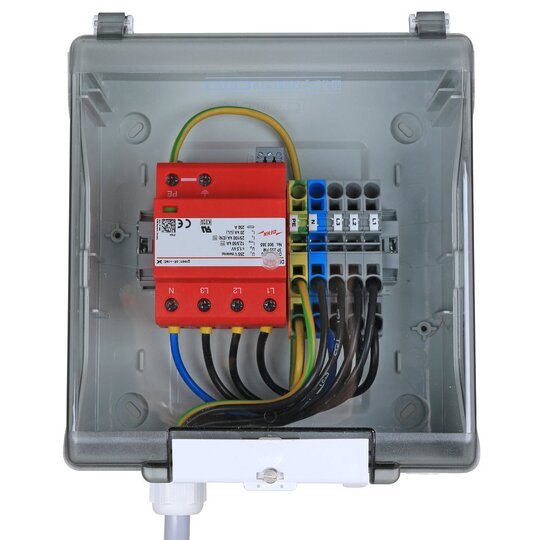

Dehn 900904 DCU EMOB 1 32 Überspannungsableiter Typ 1+2 DEHNcube

Listenpreis
Art.-Nr.
2031277
EAN
4013364506213
Hersteller-Nr.
900904
DEHA.-Nr.
7092551
eClass.-Nr.
27130808
Zolltarif-Nr.
85371098
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Polzahl 4
BlitzstoŽƒstrom (10/350 s)s) 50 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Folgestromlöschfähigkeit 25 kA
Spezifische Energie (W/R) 625 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 250 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung true
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Gehäuseanschlusskasten DCU EMOB 1 32 Gehäuseanschlusskasten Typ 1+2 / I+II nach EN 61643-11 / IEC 61643-11 EN 61439-2 / IEC 61439-2 Anschlussfertige Kompletteinheit zur universellen Installation vor der Wallbox mit Fernmeldekontakt, Funktions-/Defektanzeige Höchste Dauerspannung: 255 V ac Schutzpegel: &lt,= 1,5 kV Blitzstoßstrom (10/350): 12,5 / 50 kA Nennableitstoßstrom (8/20): 25 / 100 kA Nennstrom: 32 A Max. Leistung: 11 / 22 kW Abmessung: 217 x 253 x 115 mm Fabrikat: DEHN Typ: DCU EMOB 1 32 Art.-Nr.: 900904 oder gleichwertig.

12346366_34955988.pdf

Schaltbild

Download (Stand: 19.12.2024)

12346366_34955989.pdf

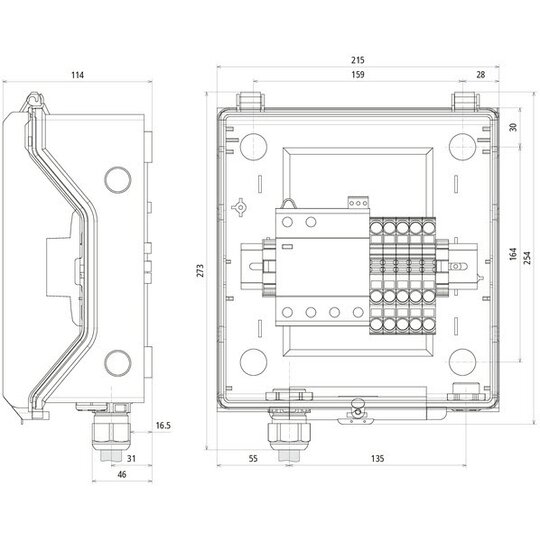

Maßzeichnung

Download (Stand: 19.12.2024)

3023666.pdf

Montageanleitung

Download (Stand: 19.12.2024)

12346366_12346395.pdf

Produktdatenblatt

Download (Stand: 19.12.2024)

Deeplink Produktseite

Download (Stand: 19.12.2024)

REACH-Erklärung

Download (Stand: 19.12.2024)
