Netzform DC | false |
Netzform IT | false |
Netzform TN | false |
Netzform TN-C | false |
Netzform TN-C-S | false |
Netzform TN-S | true |
Netzform TT | true |
Netzform sonstige | false |
Anzahl der Leiter (ohne Erde) | 4 |
Nennableitstoßstrom (8/20) | 10 kA |
Max. Ableitstoßstrom (8/20) | 20 kA |
Nennspannung AC | 230 V |
Höchste Dauerspannung AC | 275 V |
Höchste Dauerspannung DC | 350 V |
Schutzpegel L-N | 1,5 kV |
Schutzpegel N-PE | 1,5 kV |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 40 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 25 A |
Kurzschlussfestigkeit (Isccr) | 6 kA |
Integrierter Kurzschlussschutz | false |
Integrierte Vorsicherung | false |
Leckstromfrei | false |
Montageart | Hutschiene TH35 |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 6 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 6 qmm |
Mit Fernmeldekontakt | true |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 2 | true |
Schutzart (IP) | IP20 |

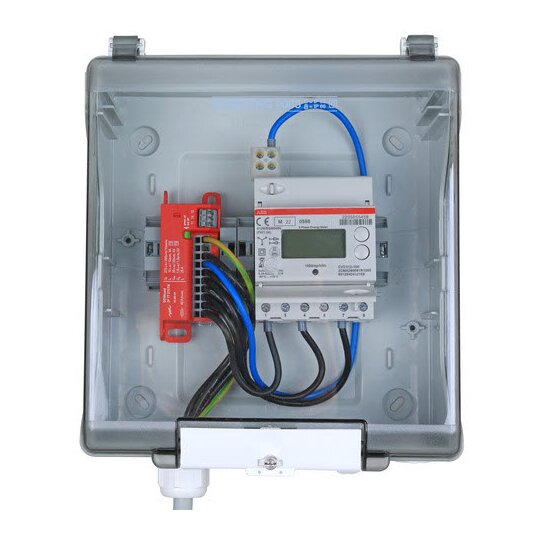

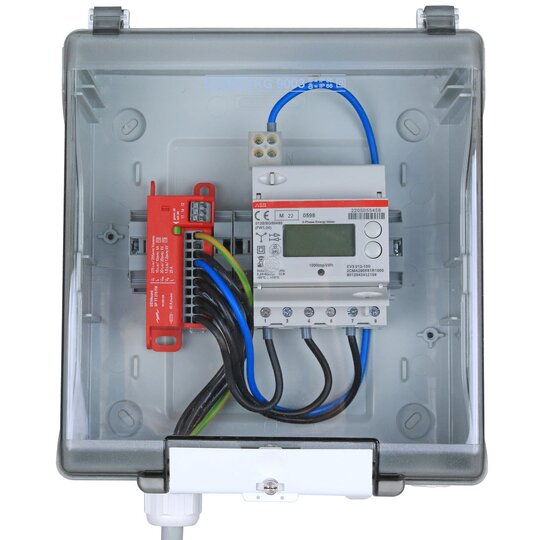

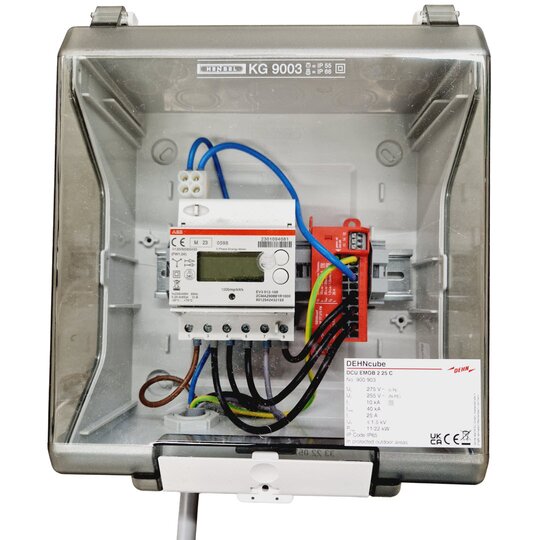

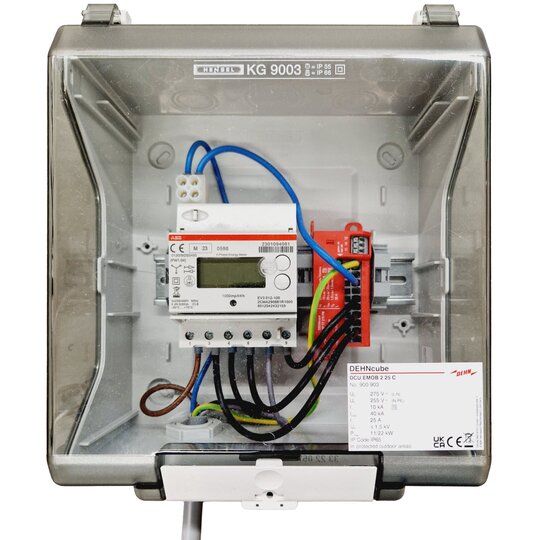

",Gehäuseanschlusskasten DCU EMOB 2 25 C Gehäuseanschlusskasten Typ 2+3 / II+III nach EN 61643-11 / IEC 61643-11 EN 61439-2 / IEC 61439-2 Anschlussfertige Kompletteinheit incl. eines 3-phasigen Energiezählers zur universellen Installation vor der Wallbox mit Fernmeldekontakt, Funktions-/Defektanzeige Höchste Dauerspannung: 275 V ac Schutzpegel: <,= 1,5 kV Nennableitstoßstrom (8/20): 10 kA Gesamtableitstoßstrom (8/20): 40 kA Nennstrom: 25 A Max. Leistung: 11 / 22 kW Abmessung: 217 x 253 x 115 mm Fabrikat: DEHN Typ: DCU EMOB 2 25 C Art.-Nr.: 900903 oder gleichwertig.
12346366_34955889.pdfSchaltbild
Download
(Stand: 19.12.2024)
|

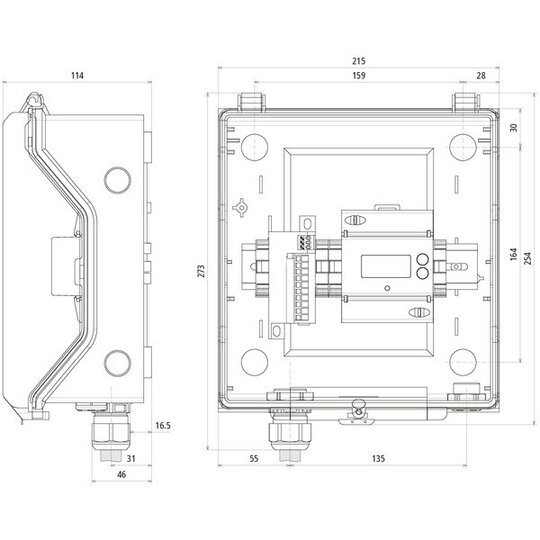

12346366_34955966.pdfMaßzeichnung
