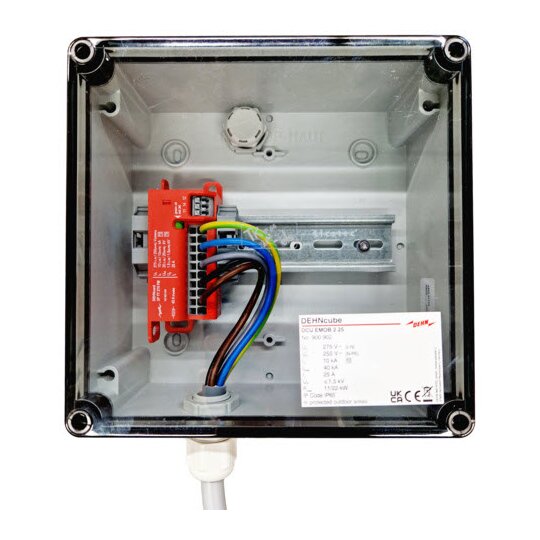

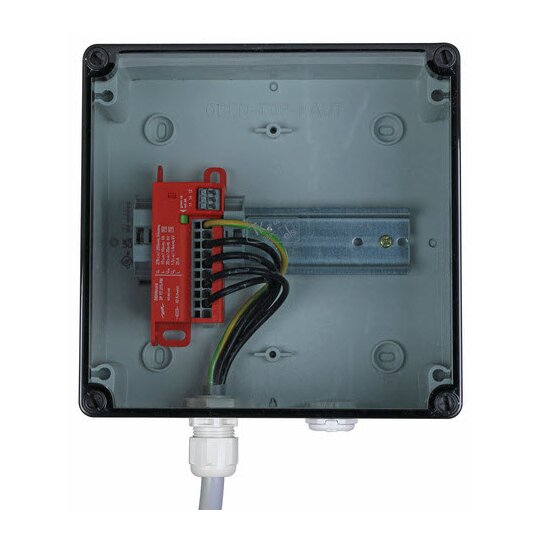

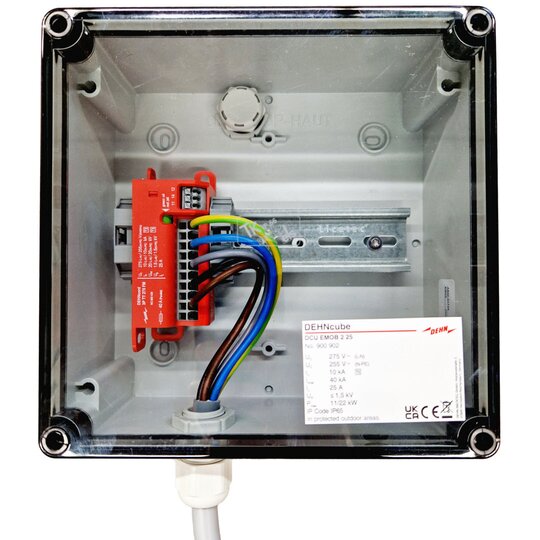

Dehn 900902 DCU EMOB 2 25 Überspannungsableiter Typ 2+3 DEHNcube

Ihr Nettopreis
Art.-Nr.
2031279
EAN
4013364506190
Hersteller-Nr.
900902
DEHA.-Nr.
7092549
eClass.-Nr.
27130805
Zolltarif-Nr.
85371098
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 4
Nennableitstoßstrom (8/20) 10 kA
Max. Ableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Höchste Dauerspannung DC 350 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 40 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 25 A
Kurzschlussfestigkeit (Isccr) 6 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 6 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 6 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Gehäuseanschlusskasten DCU EMOB 2 25 Gehäuseanschlusskasten Typ 2+3 / II+III nach EN 61643-11 / IEC 61643-11 EN 61439-2 / IEC 61439-2 Anschlussfertige Kompletteinheit zur universellen Installation vor der Wallbox mit Fernmeldekontakt, Funktions-/Defektanzeige Höchste Dauerspannung: 275 V ac Schutzpegel: &lt,= 1,5 kV Nennableitstoßstrom (8/20): 10 kA Gesamtableitstoßstrom (8/20): 40 kA Nennstrom: 25 A Max. Leistung: 11 / 22 kW Abmessung: 182 x 180 x 100 mm Fabrikat: DEHN Typ: DCU EMOB 2 25 Art.-Nr.: 900902 oder gleichwertig.

12346366_34955889.pdf

Schaltbild

Download (Stand: 09.01.2025)

12346366_34955903.pdf

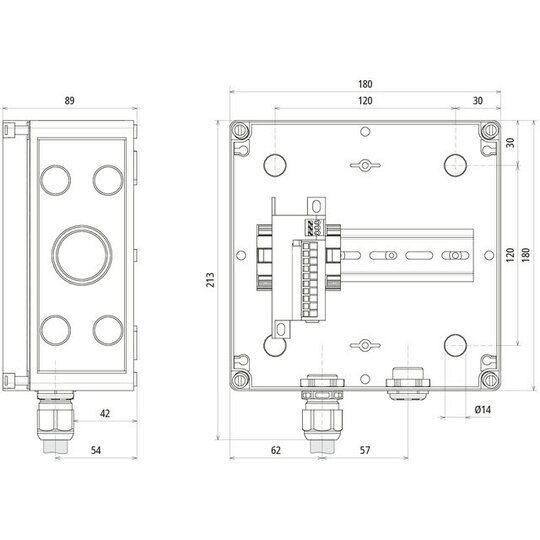

Maßzeichnung

Download (Stand: 09.01.2025)

3023664.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12346366_12346372.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)
