| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Nennableitstoßstrom (8/20) |
5 kA |
| Nennspannung AC |
230 V |
| Höchste Dauerspannung AC |
275 V |
| Schutzpegel |
1,5 kV |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
false |
| Leckstromfrei |
false |
| Montageart |
Hutschiene TH35 |
| Baugröße |
7 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
25 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
16 qmm |
| Mit Fernmeldekontakt |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

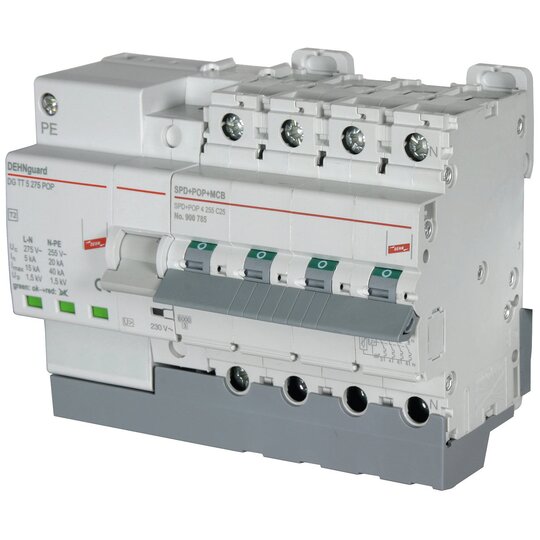

Anschlussfertige Kompletteinheit, keine zusätzliche Verdrahtung der Einzelgeräte notwendig. Erfüllt die Forderungen aus der EN 50550 'Schutzeinrichtungen gegen netzfrequente Überspannungen'. Hohe Gerätesicherheit durch Ableiterüberwachung 'Thermo-Dynamik-Control'. Zum Schutz von Niederspannungs-Verbraucheranlagen vor transienten und temporären Überspannungen (SPD+POP). Zum Einsatz im Blitz-Schutzzonen-Konzept an Schnittstellen 0B-1 und höher.'etteinheit, keine zusätzliche Verdrahtung der Einzelgeräte notwendig Polzahl 3P + N Auslösecharakteristik MCB / Nennstrom MCB C 25 A Höchste Dauerspannung:275 V ac Schutzpegel: <,= 1,5 kV Nennableitstoßstrom: 5 kA / 20 kA Energetische Koordination nach DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1- und Typ 3-Ableiter der Red/Line-Familie Überwachung SPD:Thermo-Dynamik-Control Funktions- und Defektanzeige Reiheneinbaugerät nach DIN 43880, 7TE Fabrikat: DEHN Typ: SPD+POP 4 255 C25 Art.-Nr.: 900785 oder gleichwertig.'
12346330_34955783.pdf
Schaltbild
|
12346330_34955784.pdf
Maßzeichnung
|
12346330_12346339.pdf
Produktdatenblatt
|
|
|
|
|
