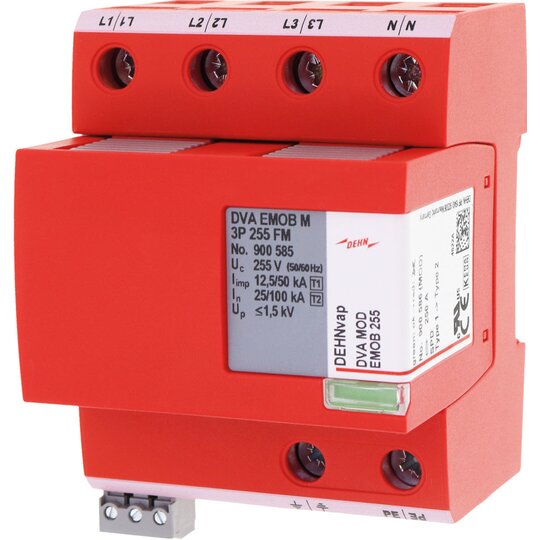

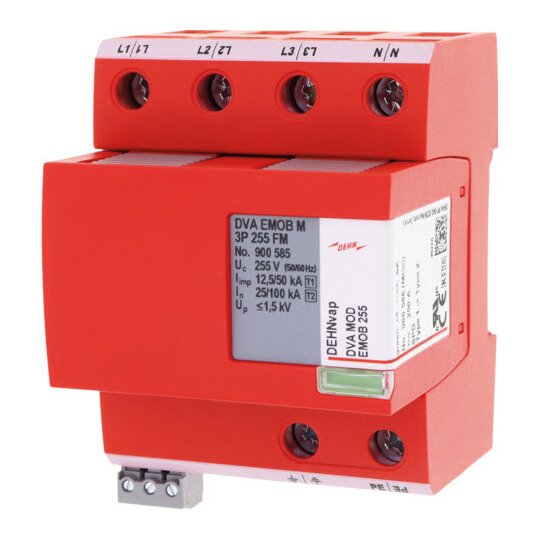

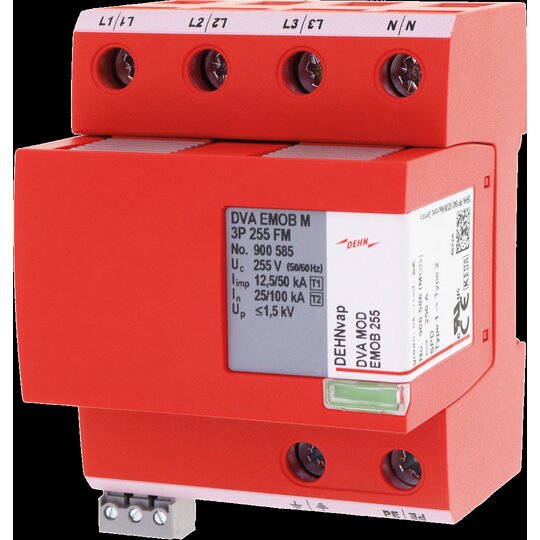

Dehn 900585 DVA EMOB M 3P 255 FM Kombiableiter Typ 1 +Typ 2 DEHNvap M

Ihr Nettopreis
Art.-Nr.
2031281
EAN
4013364498983
Hersteller-Nr.
900585
DEHA.-Nr.
7092547
eClass.-Nr.
27130808
Zolltarif-Nr.
85354000
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Polzahl 4
BlitzstoŽƒstrom (10/350 s)s) 50 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Folgestromlöschfähigkeit 25 kA
Spezifische Energie (W/R) 625 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 250 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung true
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Universell einsetzbarer Kombiableiter DEHNvap EMOB, Typ 1 + Typ 2 nach EN 61643-11 bestehend aus Basisteil und steckbarem Schutzmodul. Platzsparende RAC-Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Speziell für den Einsatz in Stromversorgungssystemen für Ladeinfrastruktur. Durch energetisch koordinierte Schutzwirkung Typ 1 + Typ 2 + Typ 3 wird Endgeräteschutz ermöglicht. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 2. KEMA und UL û Zertifiziert Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DVA EMOB M 3P 255 FM Art.-Nr.: 900585 oder gleichwertig.

12345088_34951389.pdf

Schaltbild

Download (Stand: 09.01.2025)

12366248_35015375.pdf

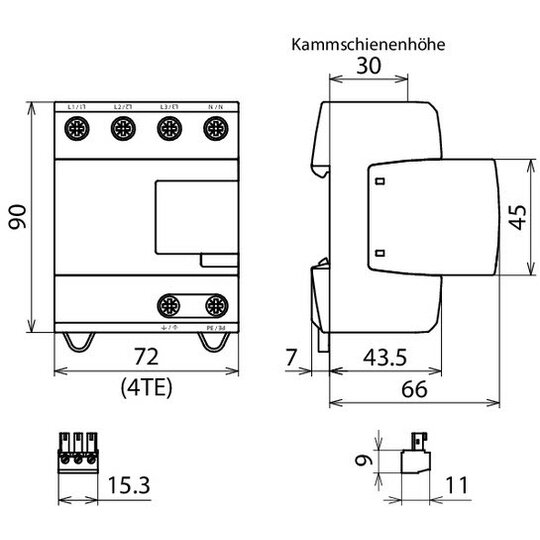

Maßzeichnung

Download (Stand: 09.01.2025)

3020716.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12345088_12345093.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

REACH-Erklärung

Download (Stand: 09.01.2025)
