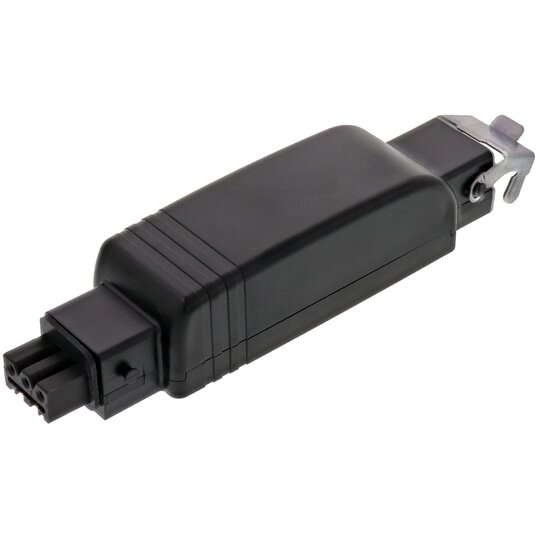

Dehn 900449 DCOR R 3P 275 Überspannungsableiter Typ 2 DEHNcord 3p
1 Stück

Listenpreis
Art.-Nr.
2031125
EAN
4013364320031
Hersteller-Nr.
900449
DEHA.-Nr.
5150251
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 2,5 kA
Max. Ableitstoßstrom (8/20) 5 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel L-N 1,5 kV
Kurzschlussfestigkeit (Isccr) 1 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Direktmontage
Baugröße sonstige
Mit Fernmeldekontakt false
Signalisierung am Gerät akustisch
Prüfklasse Typ 2 true
Schutzart (IP) IP54

Mehrpoliger Überspannungsableiter DEHNcord R, Typ 2 nach EN 61643-11, in sehr kompakter Bauform mit Steckverbindung Hirschmann (STAK 3 / STAS 3) zur Montage im Aussenbereich mit Überwachungseinrichtung und Abtrennvorrichtung. Zum Schutz von elektrischen Rollläden und Raffstores. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher. Akustische Defektmeldung für beide Schutzpfade Höchste Dauerspannung: 275 V ac Schutzpegel: &lt,= 1,5 kV Nennableitstoßstrom (8/20): 2,5 kA Gesamtableitstoßstrom (8/20) [L+N-PE]:15 kA Folgestromlöschfähigkeit [N-PE]: 100 A eff Nennlaststrom AC: 10 A Energetische Koordination nach DIN EN 62305-4 mit Ableitern der Red/Line-Familie Fabrikat: DEHN Typ: DCOR R 3P 275 Art.-Nr.: 900449 oder gleichwertig.'

12345839_34954095.pdf

Schaltbild

Download (Stand: 19.12.2024)

12345839_34954096.pdf

Maßzeichnung

Download (Stand: 19.12.2024)

3007868.pdf

Montageanleitung

Download (Stand: 19.12.2024)

12345839_12345878.pdf

Produktdatenblatt

Download (Stand: 19.12.2024)

Deeplink Produktseite

Download (Stand: 19.12.2024)

REACH-Erklärung

Download (Stand: 19.12.2024)
