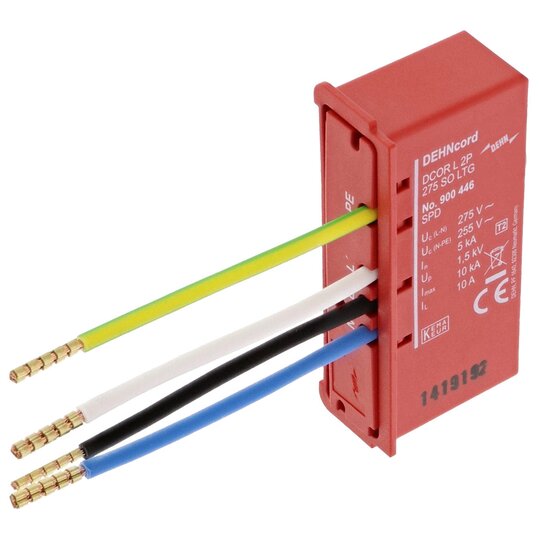

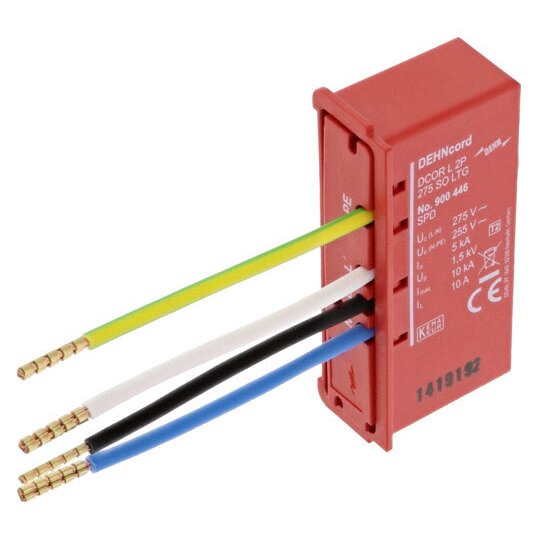

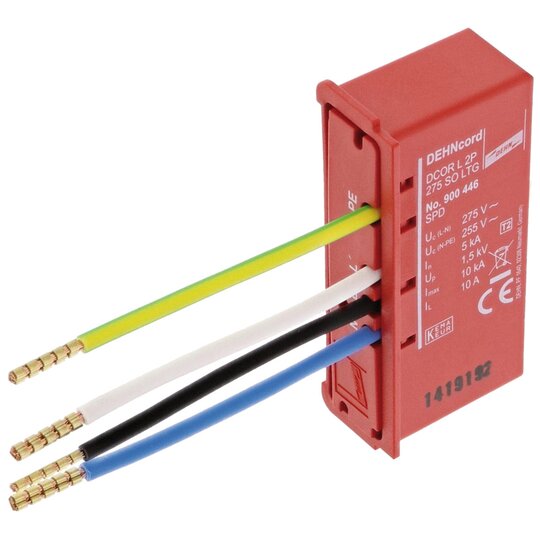

Dehn 900446 DCOR L 2P 275 SO LTG Überspannungsableiter Typ 2 DEHNcord
1 Stück

Listenpreis
Art.-Nr.
2031121
EAN
4013364292970
Hersteller-Nr.
900446
DEHA.-Nr.
5003840
eClass.-Nr.
27130805
Herstellerlink
Wunsch-Suchbegriff
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 5 kA
Max. Ableitstoßstrom (8/20) 10 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 16 A
Kurzschlussfestigkeit (Isccr) 6 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Direktmontage
Baugröße sonstige
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNcord L 2P 275 SO LTG Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11 zum Einsatz in Kabelübergangskästen. Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts sowie zusätzlich integrierte optische Defektanzeige für Versorgungsspannung Höchste Dauerspannung: 275 V ac Schutzpegel: <,= 1,5 kV Nennableitstoßstrom (8/20): 5 kA Summenableitstoßstrom: 20 kA Folgestromlöschfähigkeit [N-PE]: 100 A eff Max. netzseitiger Überstromschutz: 16 A gG Max. Laststrom AC: 10 A Energetische Koordination nach DIN EN 62305-4 mit Ableitern der Red/Line-Familie Fabrikat: DEHN Typ: DCOR L 2P 275 SO LTG Art.-Nr.: 900446 oder gleichwertig.

3007900.pdf

Montageanleitung

Download (Stand: 12.07.2024)

11013077_30789154.pdf

Maßzeichnung

Download (Stand: 12.07.2024)

11013077_11013098.pdf

Produktdatenblatt

Download (Stand: 12.07.2024)

11013077_30789140.pdf

Schaltbild

Download (Stand: 12.07.2024)

Deeplink Produktseite

Download (Stand: 12.07.2024)

REACH-Erklärung

Download (Stand: 12.07.2024)
