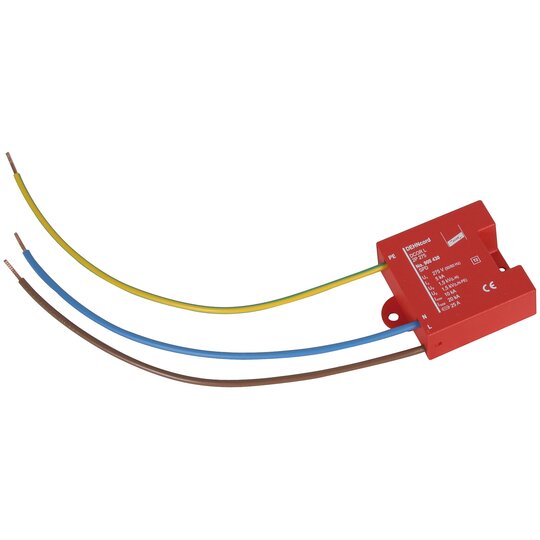

Dehn 900430 DCOR L 2P 275 Überspannungs- ableiter Typ 2 DEHNcord 2-pol
1 Stück

Listenpreis
Art.-Nr.
2030989
EAN
4013364157286
Hersteller-Nr.
900430
DEHA.-Nr.
4096197
eClass.-Nr.
27130805
Herstellerlink
Wunsch-Suchbegriff
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 5 kA
Max. Ableitstoßstrom (8/20) 10 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 25 A
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Direktmontage
Baugröße sonstige
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Dreipoliger Überspannungsableiter DEHNcord R, Typ 2 nach EN 61643-11, in kompakter Bauform zum Einsatz in Unterflursystemen, Kabelkanäle und Geräteeinbaudosen. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher.chutzpegel: <,= 1,5 kV Nennableitstoßstrom: 5 kA Gesamtableitstoßstrom: 20 kA Max. netzseitiger Überstromschutz: 25 A gG oder B/C 16 A Energetische Koordination nach DIN EN 62 305-4 Ableitern der Red/Line-Familie Fabrikat: DEHN Typ: DCOR L 2P 275 Art.-Nr.: 900430 oder gleichwertig.

3007899.pdf

Montageanleitung

Download (Stand: 12.07.2024)

11013077_30789082.pdf

Maßzeichnung

Download (Stand: 12.07.2024)

11013077_11013082.pdf

Produktdatenblatt

Download (Stand: 12.07.2024)

11013077_30789081.pdf

Schaltbild

Download (Stand: 12.07.2024)

Deeplink Produktseite

Download (Stand: 12.07.2024)
