Netzform DC | false |
Netzform IT | false |
Netzform TN | false |
Netzform TN-C | false |
Netzform TN-C-S | false |
Netzform TN-S | true |
Netzform TT | true |
Netzform sonstige | false |
Polzahl | 4 |
BlitzstoŽƒstrom (10/350 s)s) | 100 kA |
Höchste Dauerspannung AC | 255 V |
Nennspannung AC | 230 V |
Schutzpegel L-N | 1,5 kV |
Schutzpegel N-PE | 1,5 kV |
Folgestromlöschfähigkeit | 25 kA |
Spezifische Energie (W/R) | 2500 kJ/Ohm |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 315 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 315 A |
Montageart | Sammelschiene |
Baugröße | 3 TE |
Fernsignalisierung | false |
Signalisierung am Gerät | optisch |
Prüfklasse | Typ 1 und 2 |
Integrierte Vorsicherung | false |
Energetisch koordinierte Schutzwirkung zum Endgerät | true |
Spannungsschaltende Funkenstreckentechnologie | true |
Überstromgeschützter Spannungsabgriff | false |
Schutzart (IP) | IP30 |

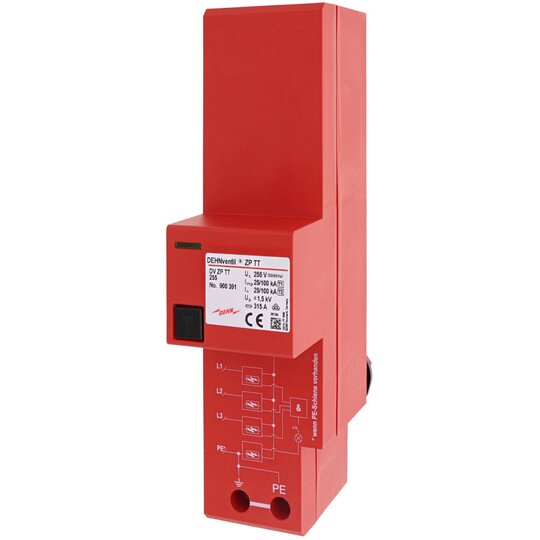

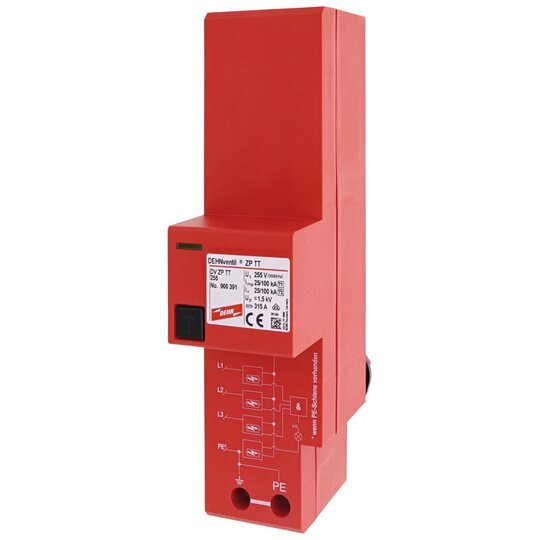

SAB-ZAN283692 Kombi-Ableiter DEHNventil ZP TT 255 4-poliger Kombi-Ableiter für 230/400 V TT- und TN(C)-S-Systeme zum Einsatz im Vorzählerbereich gemäß VDN-Richtlinie Ableiter Typ 1 + Typ 2 nach EN 61643-11 RADAX-Flow-Funkenstrecken-Technologie zur Folgestrombegrenzung werkzeugfrei direkt auf 40mm-Sammelschienensystem im unteren Anschlussraum des Zählerplatzes aufrastbar Höchste Dauerspannung: 255 V ac Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 100 kA Folgestromlöschfähigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Funktionsanzeige Fabrikat: DEHN Typ: DV ZP TT 255 Art.-Nr.: 900391 oder gleichwertig.
3010119.pdfMontageanleitung
Download
(Stand: 12.07.2024)
|
11012050_30785566.pdfMaßzeichnung
Download
(Stand: 12.07.2024)
|
11012050_11012055.pdfProduktdatenblatt
Download
(Stand: 12.07.2024)
|
11012050_30785565.pdfSchaltbild
Download
(Stand: 12.07.2024)
|
Deeplink Produktseite
Download
(Stand: 12.07.2024)
|
REACH-Erklärung
Download
(Stand: 12.07.2024)
|
