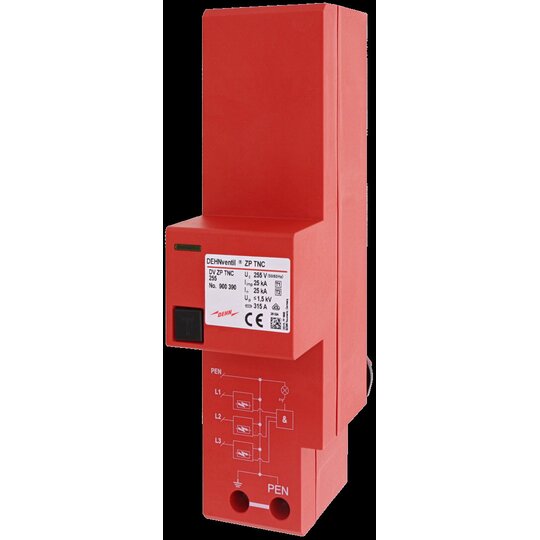

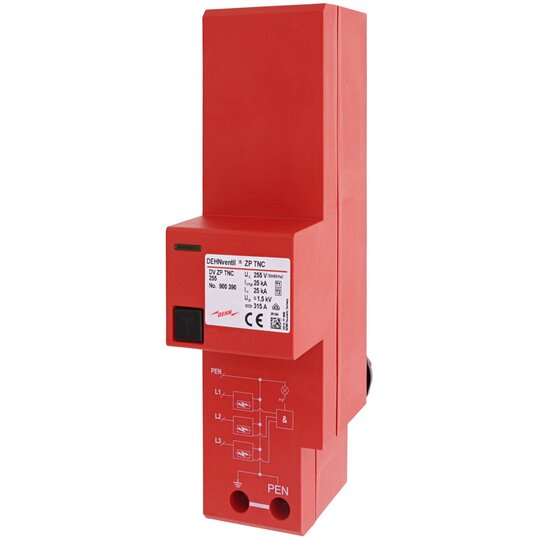

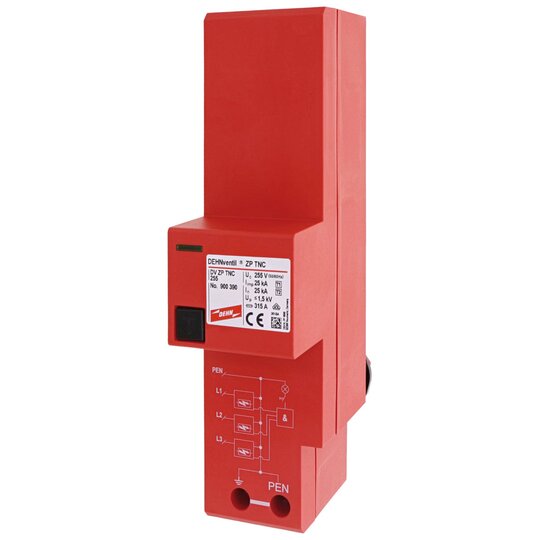

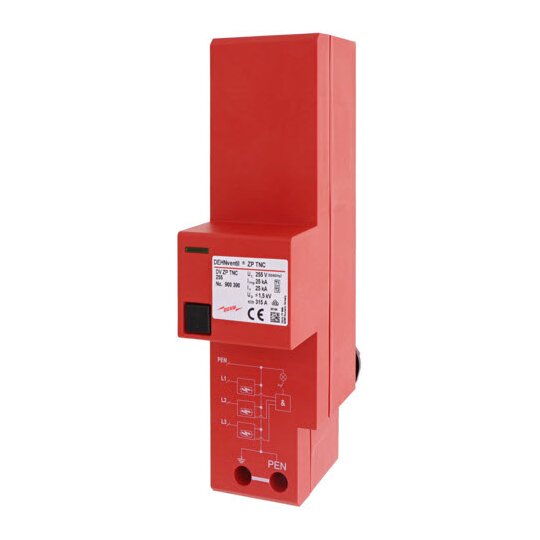

Dehn 900390 DVZPTNC255 Kombiableiter Typ1 DEHNventil ZP f.3ph TN-C-Systeme
1 Stück

Ihr Nettopreis
Art.-Nr.
2030011
EAN
4013364105751
Hersteller-Nr.
900390
DEHA.-Nr.
2118411
eClass.-Nr.
27130808
Zolltarif-Nr.
85363090
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C true
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Polzahl 3
BlitzstoŽƒstrom (10/350 s)s) 75 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel 1,5 kV
Folgestromlöschfähigkeit 25 kA
Spezifische Energie (W/R) 1400 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 315 A
Montageart Sammelschiene
Baugröße 3 TE
Fernsignalisierung false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP30

Mehrpoliger Kombiableiter DEHNventil ZP, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 2.Anschlussraum des Zählerplatzes aufrastbar Höchste Dauerspannung: 255 V ac Schutzpegel: &lt,= 1,5 kV Blitzstoßstrom (10/350): 75 kA Folgestromlöschfähigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Funktionsanzeige Fabrikat: DEHN Typ: DV ZP TNC 255 Art.-Nr.: 900390 oder gleichwertig.'

12344917_34950677.pdf

Schaltbild

Download (Stand: 09.01.2025)

12344917_34950678.pdf

Maßzeichnung

Download (Stand: 09.01.2025)

3010119.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12344917_12344919.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

REACH-Erklärung

Download (Stand: 09.01.2025)
