| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
true |
| Netzform TN-C |
true |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| Nennableitstoßstrom (8/20) |
10 kA |
| Max. Ableitstoßstrom (8/20) |
20 kA |
| Nennspannung AC |
230 V |
| Höchste Dauerspannung AC |
280 V |
| Schutzpegel |
1,5 kV |
| Kurzschlussfestigkeit (Isccr) |
25 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
true |
| Leckstromfrei |
false |
| Montageart |
NH1 |
| Baugröße |
NH1 |
| Mit Fernmeldekontakt |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IPX4W |

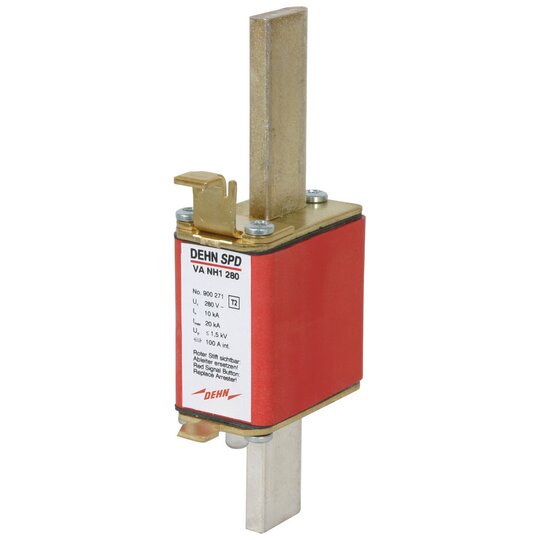

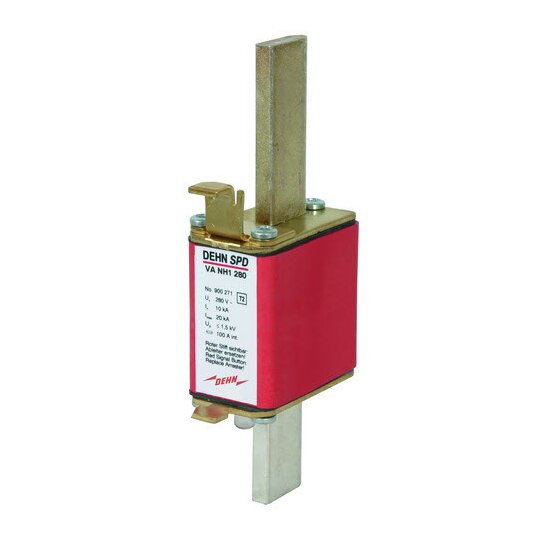

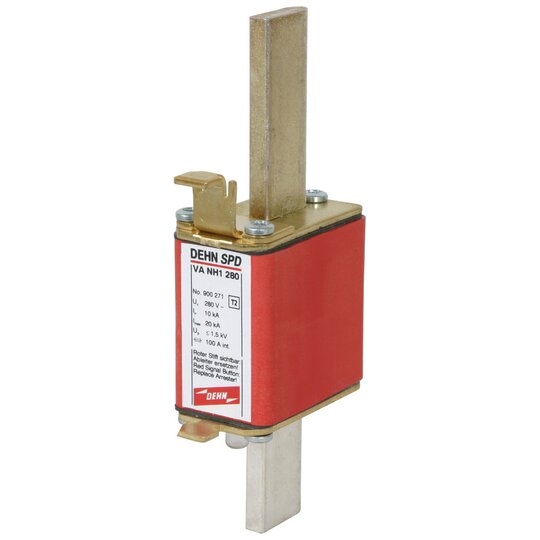

Einpoliger Überspannungsableiter VA NH, Typ 2 nach EN 61643-11 mit Varistor-Funkenstrecken-Reihenschaltung in NH-Bauform mit integrierter Ableitervorsicherung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher. (8/20) Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Montage auf NH-Sicherungsunterteilen Größe 1 Fabrikat: DEHN Typ: VA NH1 280 Art.-Nr.: 900271 oder gleichwertig.'
12346191_34955247.pdf
Schaltbild
|
12346191_34955235.pdf
Maßzeichnung
|
64716.pdf
Montageanleitung
|
12346191_12346206.pdf
Produktdatenblatt
|
|
|
