| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
true |
| Netzform TN-C |
true |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| Nennableitstoßstrom (8/20) |
15 kA |
| Max. Ableitstoßstrom (8/20) |
30 kA |
| Nennspannung AC |
230 V |
| Höchste Dauerspannung AC |
280 V |
| Schutzpegel |
1,5 kV |
| Kurzschlussfestigkeit (Isccr) |
25 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
true |
| Leckstromfrei |
false |
| Montageart |
NH00 |
| Baugröße |
NH00 |
| Mit Fernmeldekontakt |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IPX4W |

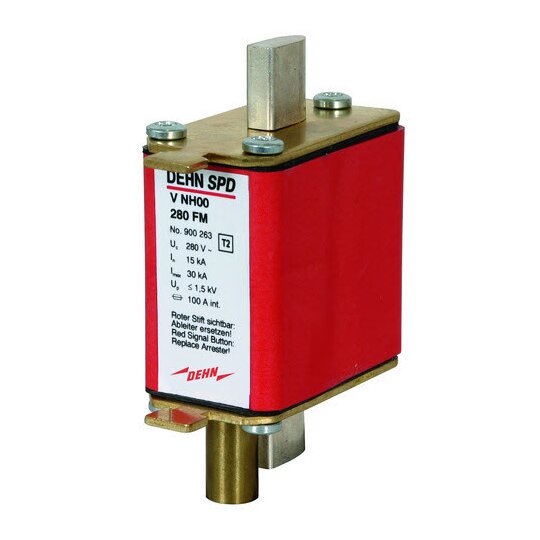

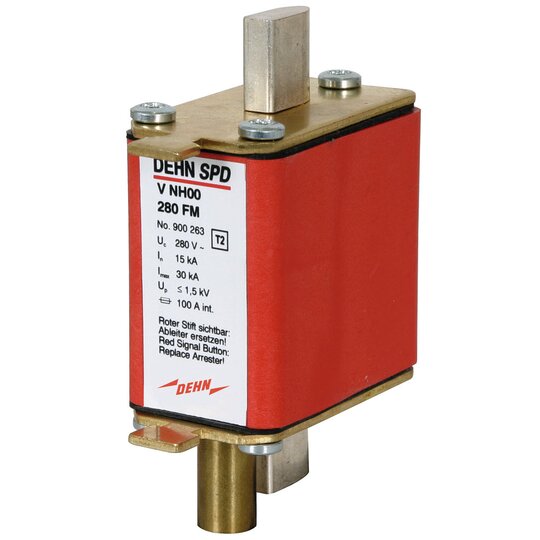

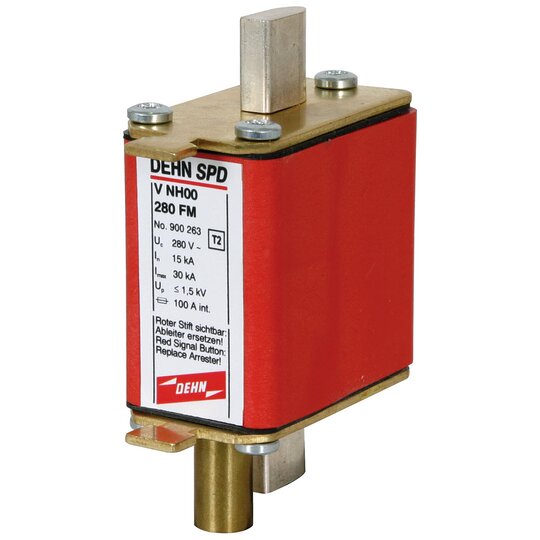

Überspannungs-Ableiter V NH00 280 FM 1-poliger Überspannungs-Ableiter zum Einsatz in NH-Sicherungsunterteilen der Größe 00 mit Signalstift für Fernmeldung Ableiter Typ 2 nach EN 61643-11 Defektanzeige Höchste Dauerspannung: 280 V ac Schutzpegel bei 15 kA (8/20):<, 1,5 kV Nennableitstoßstrom: 15 kA (8/20) Max. Ableitstoßstrom: 30 kA (8/20) Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Montage auf NH-Sicherungsunterteilen Größe 00 Fabrikat: DEHN Typ: V NH00 280 FM Art.-Nr.: 900263 oder gleichwertig.
12346191_34955211.pdf
Schaltbild
|
12346191_34955222.pdf
Maßzeichnung
|
64716.pdf
Montageanleitung
|
12346191_12346195.pdf
Produktdatenblatt
|
|
|
