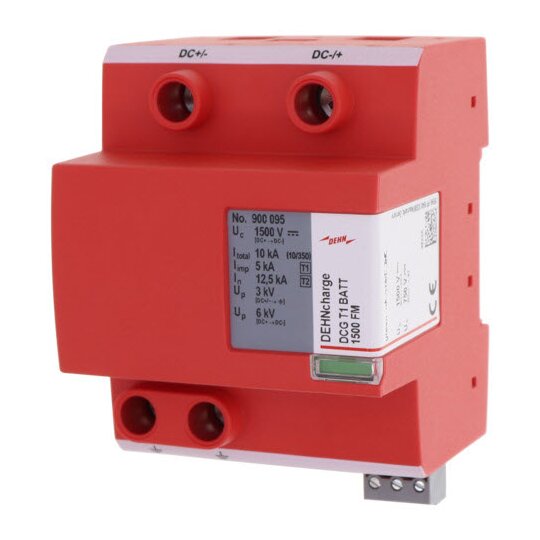

Dehn 900095 DCG T1 BATT 1500 FM Kombiableiter DEHNcharge T1 BATT 1500 FM
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2031317
- EAN
- 4013364510838
- Hersteller-Nr.
- 900095
- DEHA.-Nr.
- 7237061
- eClass.-Nr.
- 27130808
- Zolltarif-Nr.
- 85354000
| Netzform DC | true |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Polzahl | 2 |
| BlitzstoŽƒstrom (10/350 s)s) | 5 kA |
| Höchste Dauerspannung AC | 750 V |
| Schutzpegel (DC+ - DC-) | 6 kV |
| Schutzpegel (DC+/DC- - PE) | 3 kV |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Fernsignalisierung | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | false |
| Energetisch koordinierte Schutzwirkung zum Endgerät | false |
| Spannungsschaltende Funkenstreckentechnologie | false |
| Überstromgeschützter Spannungsabgriff | false |
| Schutzart (IP) | IP20 |
Kombi-Ableiter DEHNcharge T1 BATT 1500 FM Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2 für Batteriespeichersysteme bis 1500 V DC, Breite 4TE Ableiter Typ 1 + Typ 2 in Anlehnung an EN 61643-11 Kombinierte Abtrenn- und Kurzschließvorrichtung mit Fernmeldekontakt Defektanzeige Maximale PV-Spannung: <,= 1500 V dc Gesamtableitstoßstrom: 5 kA Schutzpegel: <,= 3 kV Kurzschlussfestigkeit Iscpv: 100 kA Fabrikat: DEHN Typ: DCG T1 BATT 1500 FM Art.-Nr.: 900095 oder gleichwertig.

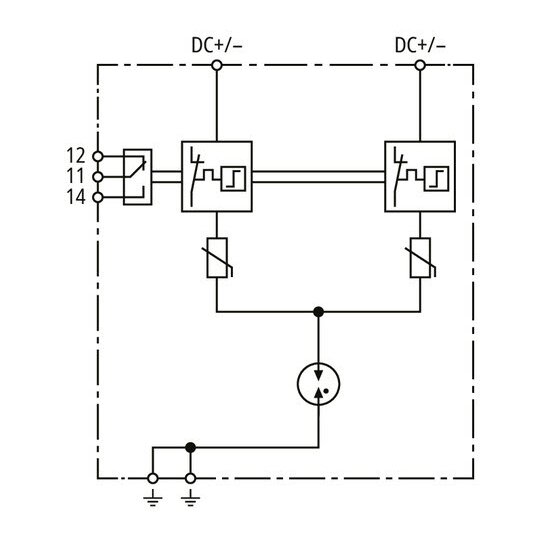

12345099_34951421.pdfSchaltbild
Download
(Stand: 09.01.2025)
|

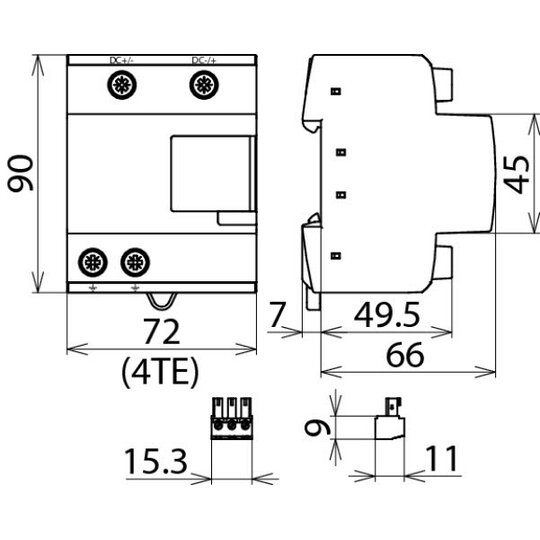

12344997_34951010.pdfMaßzeichnung
Download
(Stand: 09.01.2025)
|
3021010.pdfMontageanleitung
Download
(Stand: 09.01.2025)
|
12345099_12345103.pdfProduktdatenblatt
Download
(Stand: 09.01.2025)
|
Deeplink Produktseite
Download
(Stand: 09.01.2025)
|
REACH-Erklärung
Download
(Stand: 09.01.2025)
|
