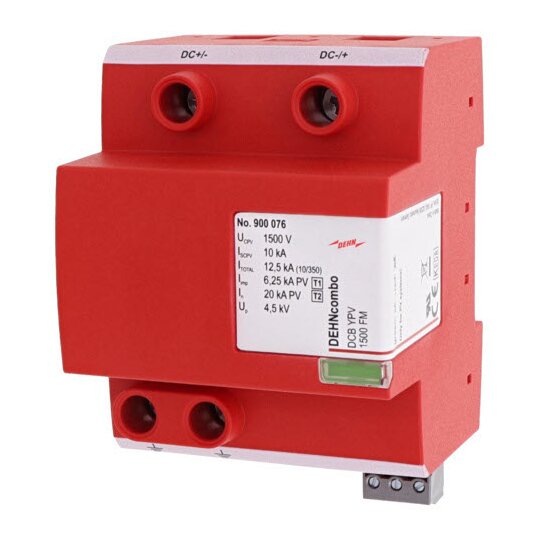

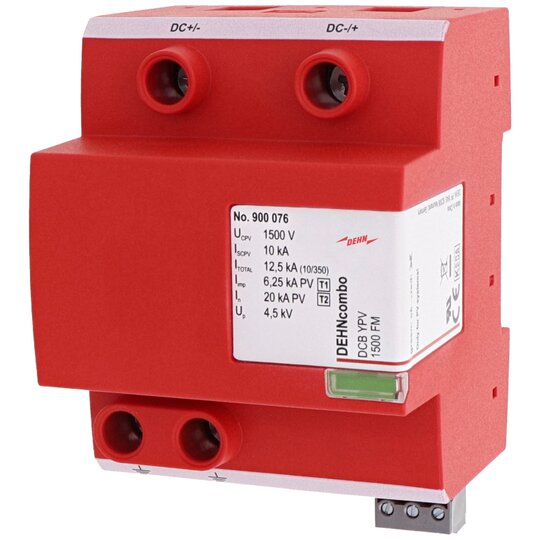

Dehn 900076 DCB YPV 1500 FM Kombiableiter DEHNcombo YPV FM
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2031200
- EAN
- 6942299504552
- Hersteller-Nr.
- 900076
- DEHA.-Nr.
- 5950437
- eClass.-Nr.
- 27130808
- Herstellerlink
- Wunsch-Suchbegriff
| Netzform DC | true |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Polzahl | 2 |
| BlitzstoŽƒstrom (10/350 s)s) | 12,5 kA |
| Max. PV-Spannung | 1500 V |
| Schutzpegel (DC+ - DC-) | 4,5 kV |
| Schutzpegel (DC+/DC- - PE) | 4,5 kV |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Fernsignalisierung | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | false |
| Energetisch koordinierte Schutzwirkung zum Endgerät | false |
| Spannungsschaltende Funkenstreckentechnologie | false |
| Überstromgeschützter Spannungsabgriff | false |
| Schutzart (IP) | IP20 |
Kombi-Ableiter DEHNcombo YPV 1500 FM Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise bis 1500 V DC mit 3-stufiger DC-Schalteinrichtung, Breite 4TE Ableiter Typ 1 + Typ 2 nach EN 50539-11 Einsetzbar gemäß IEC 60364-7-712 Kombinierte Abtrenn- und Kurzschließvorrichtung mit Fernmeldekontakt Defektanzeige Maximale PV-Spannung: <,= 1500 V dc Gesamtableitstoßstrom: 12,5 kA Schutzpegel: <,= 4,5 kV Kurzschlussfestigkeit Iscpv: 10 kA Fabrikat: DEHN Typ: DCB YPV 1500 FM Art.-Nr.: 900076 oder gleichwertig.
