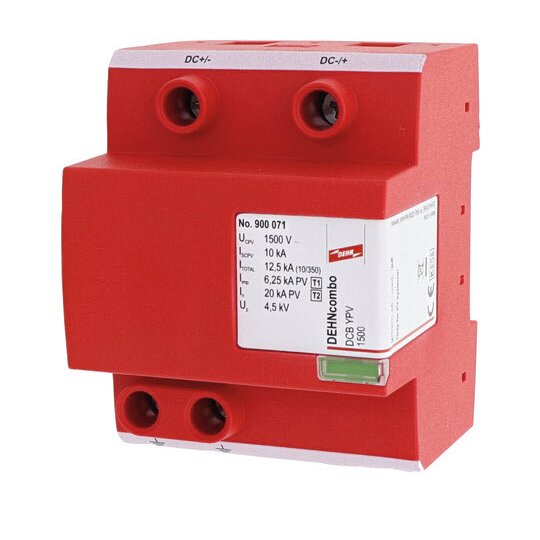

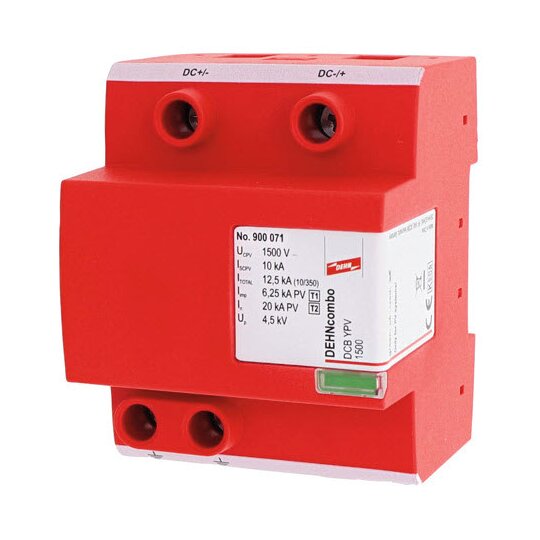

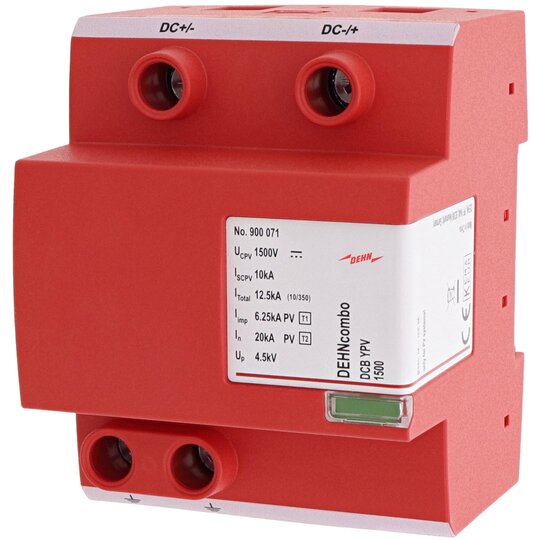

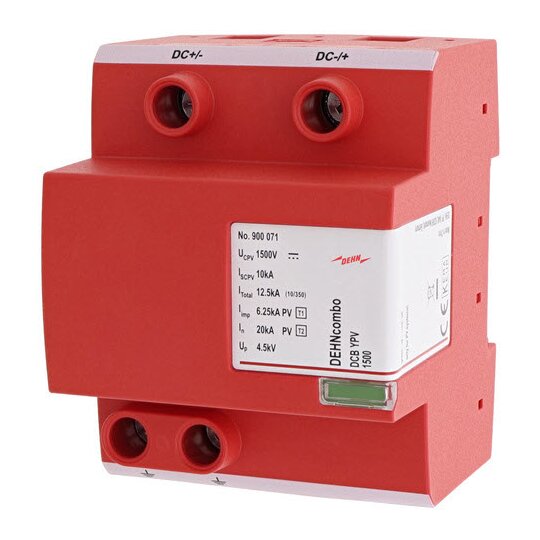

Dehn 900071 DCB YPV 1500 Kombiableiter DEHNcombo YPV f.Photovoltaik-Systeme bis

Ihr Nettopreis
Art.-Nr.
2031202
EAN
6942299504545
Hersteller-Nr.
900071
DEHA.-Nr.
5950435
eClass.-Nr.
27130808
Zolltarif-Nr.
85354000
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Polzahl 2
BlitzstoŽƒstrom (10/350 s)s) 12,5 kA
Max. PV-Spannung 1500 V
Schutzpegel (DC+ - DC-) 4,5 kV
Schutzpegel (DC+/DC- - PE) 4,5 kV
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät false
Spannungsschaltende Funkenstreckentechnologie false
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Mehrpoliger Kombiableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise DEHNcombo YPV, Typ 1 + Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schaltvorrichtung. Kombinierte Abtrenn- und Kurzschließvorrichtung. Zum Schutz von Photovoltaik-Wechselrichtern vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).ige Maximale PV-Spannung: &lt,= 1500 V dc Gesamtableitstoßstrom: 12,5 kA Schutzpegel: &lt,= 4,5 kV Kurzschlussfestigkeit Iscpv: 10 kA Fabrikat: DEHN Typ: DCB YPV 1500 Art.-Nr.: 900071 oder gleichwertig.

12344997_34950986.pdf

Schaltbild

Download (Stand: 09.01.2025)

12344997_34950987.pdf

Maßzeichnung

Download (Stand: 09.01.2025)

3016452.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12344997_12345001.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)
