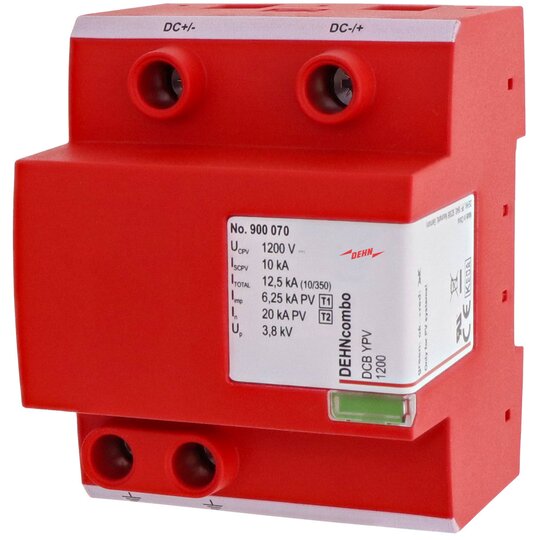

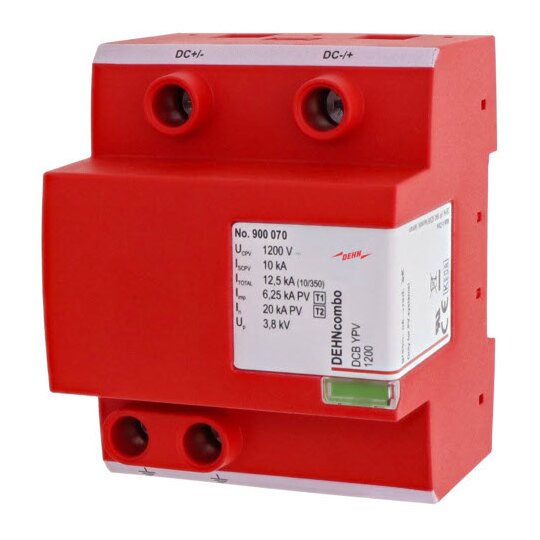

Dehn 900070 DCB YPV 1200 Kombiableiter DEHNcombo YPV f.Photovoltaik-Systeme bis

Ihr Nettopreis
Art.-Nr.
2031199
EAN
6942299504521
Hersteller-Nr.
900070
DEHA.-Nr.
5950434
eClass.-Nr.
27130808
Zolltarif-Nr.
85354000
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Polzahl 2
BlitzstoŽƒstrom (10/350 s)s) 12,5 kA
Max. PV-Spannung 1200 V
Schutzpegel (DC+ - DC-) 3,8 kV
Schutzpegel (DC+/DC- - PE) 3,8 kV
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät false
Spannungsschaltende Funkenstreckentechnologie false
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Mehrpoliger Kombiableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise DEHNcombo YPV, Typ 1 + Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schaltvorrichtung. Kombinierte Abtrenn- und Kurzschließvorrichtung. Zum Schutz von Photovoltaik-Wechselrichtern vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).ige Maximale PV-Spannung: &lt,= 1200 V dc Gesamtableitstoßstrom: 12,5 kA Schutzpegel: &lt,= 3,8 kV Kurzschlussfestigkeit Iscpv: 10 kA Fabrikat: DEHN Typ: DCB YPV 1200 Art.-Nr.: 900070 oder gleichwertig.
