Dehn 819760 FM 60 L11M IP HVIP L10M GFK AL STTZN Fangmast L 11,0m m.HVI-power

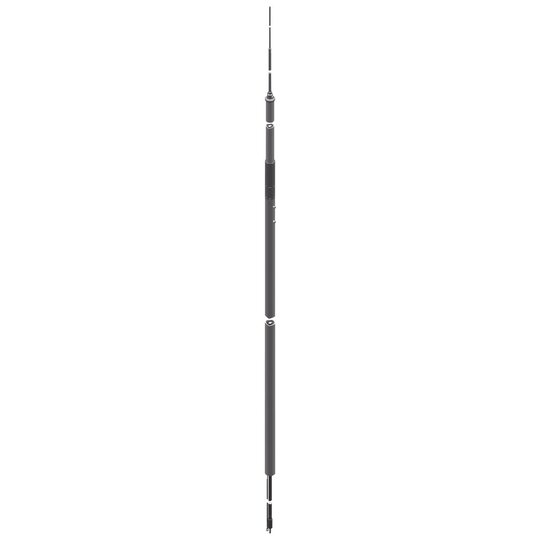

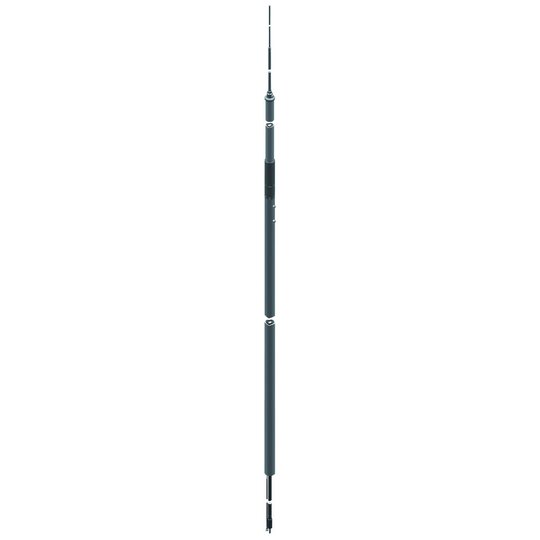

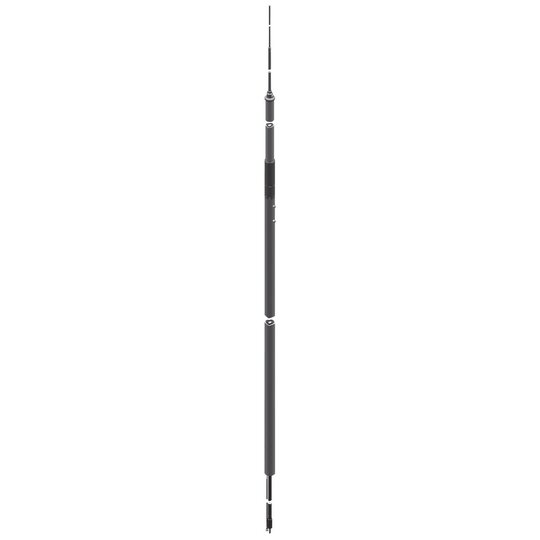

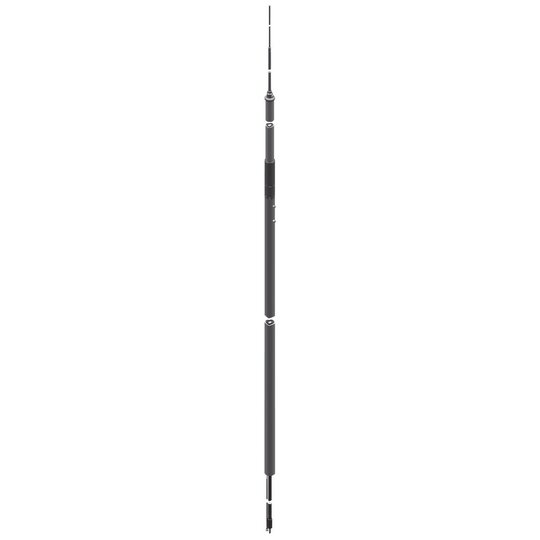

Fangmast mit HVI power Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI power Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung mit einer HVI power Leitung (schwarz), mit innenliegendem Endverschluss und einem Erdanschlusselement. Leitungslänge 10 m. Äquivalenter Trennungsabstand s = 90 cm (in Luft), s = 180 cm (fester Baustoff). Die Fangeinrichtung besteht aus: -Fangstange Al Ø22/16/10 mm Länge 3000 mm -Stützrohr GFK/Al Ø50/60 mm -Mastrohr St/tZn Ø60 mm zuzüglich 3 Stück variablen Halter (Art.-Nr. 105 345) maximale freie Länge der gesamten Fangeinrichtung von 8,5 m Ausführung mit 1x HVI power Leitung innenverlegt, Mindestbestelllänge 10,0 m. Die weitere erforderliche Leitungslänge der HVI power Leitung ist separat zu bestellen. Maximale Gesamtlänge der HVI power Leitung (LPS I) 11,0 m. Maximale Gesamtlänge der HVI power Leitung (LPS II) 15,0 m. Maximale Gesamtlänge der HVI power Leitung (LPS III) 22,5 m. Fangmastlänge gesamt: 11000 mm Länge Fangstange: 3000 mm Länge Stützrohr: 2300 mm Länge Mastrohr: 6000 mm Durchmesser Ø Leiter: 27 mm Farbe Leitung: schwarz ¿ Werkstoff Leiter: Cu Mindestbestelllänge: 10 m Max. Bestelllänge: 35 m Max. Böenwindgeschwindigkeit: (max. freie Länge 8500 mm, 1x HVI power innen) 138 km/h Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
