| Länge |
2700 mm |
| Durchmesser |
10.0 - 40.0 mm |
| Ausführung |
Fangstange mit Stativ |
| Teleskopisch |
false |
| Werkstoff |
Edelstahl 304 (V2A) |
| Oberfläche |
unbehandelt |
| Anschluss |
Rundleiter |
| Hochspannungsfeste isolierte Ausführung |
true |

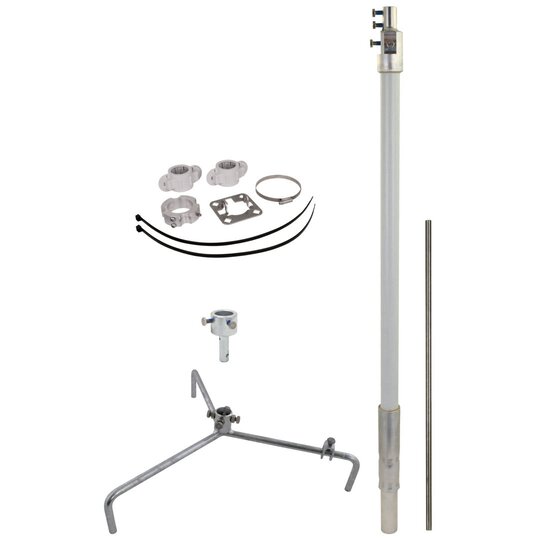

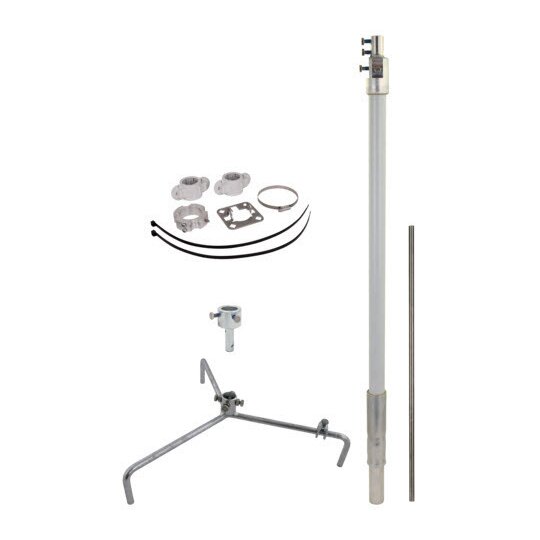

Fangmast für HVI light plus Leitung, für die Errichtung auf Flachdächern, mit Anpassung an die Dachneigung bis max. 10°. Komplett mit Vierfachanschlussplatte für die HVI light plus Leitung, Befestigungsset zur Montage der Leitung und Dreibeinstativ. Gesamthöhe 2700 mm, inkl. Stützrohr GFK/Al und Fangsspitze. (GFK) Rohr Ø40 mm Materialfaktor km = 0,7 Farbe lichtgrau, UV-stabilisiert Fangmaste dimensioniert nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) Anpassung an die Dachneigung bis max. 10 Grad Fangmast für HVI light plus Leitung Höhe gesamt 2700 mm Der stapelbare Betonsockel (Art.-Nr. 102 010) und die Unterlegplatte (Art.-Nr. 102 050) sind separat zu bestellen. Werkstoff Stativ: St/tZn Radius Stativ: 320 mm Werkstoff Stützrohr: GFK / Al Länge Stützrohr: 1600 mm Isolierstrecke: 1230 mm Länge Fangspitze: 1000 mm Werkstoff Fangspitze: NIRO Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: FM D40 L2700 GFK AL V2A DBS R320 STTZN Art.-Nr.: 819690 oder gleichwertig.'
12351926_34976099.pdf

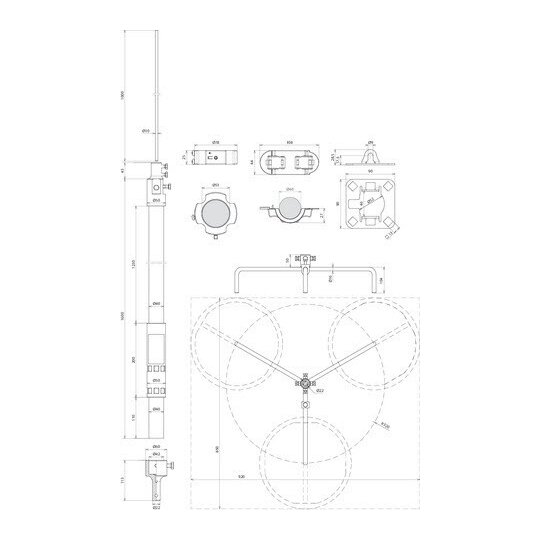

Maßzeichnung
|
12351926_12351930.pdf
Produktdatenblatt
|
|
|
