| Länge |
3680 mm |
| Leiter-Durchmesser |
4,6 mm |
| Leiterquerschnitt |
16 qmm |
| Durchmesser |
40.0 - 40.0 mm |
| Ausführung |
Fangstange |
| Außendurchmesser inkl. Hülle/Beschichtung |
21 mm |
| Leiter-Klasse |
Kl.1 = eindrähtig |
| Teleskopisch |
false |
| Werkstoff |
sonstige |
| Anzahl der Einzeldrähte |
1 |
| Oberfläche |
unbehandelt |
| Leiter-Material |
Kupfer |
| Anschluss |
Rundleiter |
| Hochspannungsfeste isolierte Ausführung |
true |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyethylen, vernetzt (VPE) |
| Farbe |
grau |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,6 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
1,2 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
800 N |
| Einsatz im Ex-Bereich |
true |
| Gewicht |
45 kg/100 m |

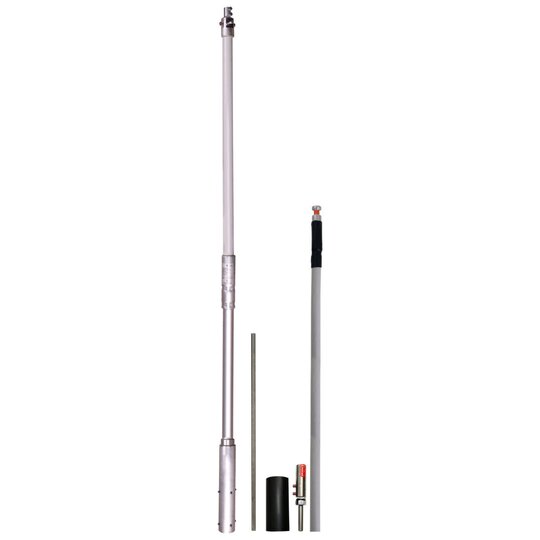

HVI light plus Leitung im Stützrohr 2680mm mit Fangspitze 1000mm Getrennte Fangeinrichtung z.B. von Sende-/Empfangsanlagen (Parabol-, terrestrische Antennen). Optisch angepasste Ausführung durch innere Verlegung der HVI light plus Leitung im Stützrohr Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3) Äquivalenter Trennungsabstand s =<, 60 cm (in Luft) oder s =<, 120 cm (fester Baustoff). Die Stützrohre sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert. HVI light plus Leitung im Stützrohr verlegt, mit speziellem innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm Werkstoff Stützrohr: GFK / Al Länge Stützrohr: 2680 mm Transportlänge: 2680 mm Farbe Leitung: grau ¿ Werkstoff Leiter: Cu Äquivalenter Trennungsabstand s (in Luft): = 60 cm Mindestbestelllänge: 6 m Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI LI PL L6M SR2680 FSP1000 GFK AL V2A Art.-Nr.: 819688 oder gleichwertig.'
12351906_34976079.pdf

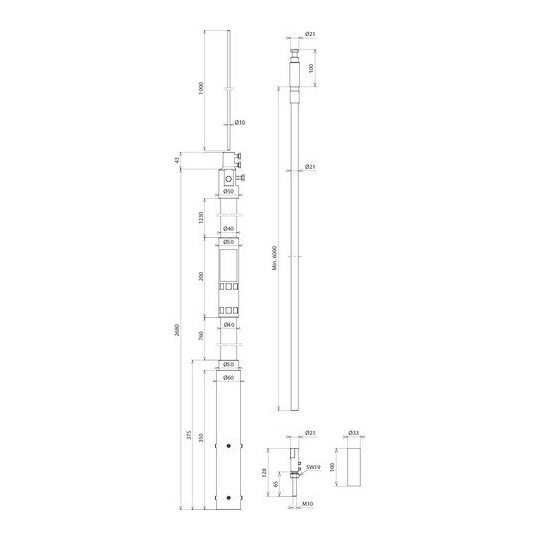

Maßzeichnung
|
3017714.pdf
Montageanleitung
|
12351906_12351924.pdf
Produktdatenblatt
|
|
|
|
|
