| Länge |
2600 mm |
| Leiter-Durchmesser |
4,6 mm |
| Leiterquerschnitt |
16 qmm |
| Durchmesser |
40.0 - 40.0 mm |
| Ausführung |
Fangstange |
| Außendurchmesser inkl. Hülle/Beschichtung |
21 mm |
| Leiter-Klasse |
Kl.1 = eindrähtig |
| Teleskopisch |
false |
| Werkstoff |
sonstige |
| Anzahl der Einzeldrähte |
1 |
| Oberfläche |
unbehandelt |
| Leiter-Material |
Kupfer |
| Anschluss |
Rundleiter |
| Hochspannungsfeste isolierte Ausführung |
true |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyethylen, vernetzt (VPE) |
| Farbe |
grau |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,6 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
1,2 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
800 N |
| Einsatz im Ex-Bereich |
true |
| Gewicht |
45 kg/100 m |
HVI light plus Leitung (Hochspannungsfeste isolierte Ableitung) im Stützrohr, zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI light plus Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI light plus Leitung (grau), mit innenliegendem Endverschluss und PA-Federelement im Stützrohr (Länge 1600 mm) mit Fangspitze (D10 mm Länge 1000 mm) und einem Erdanschlusselement. Äquivalenter Trennungsabstand s = 60 cm (in Luft), s = 120 cm (fester Baustoff).Stützrohr: GFK / Al Länge Stützrohr: 1600 mm Transportlänge: 1600 mm Durchmesser Ø Leitung: 21 mm Farbe Leitung: grau ¿ Werkstoff Leiter: Cu Mindestbestelllänge: 6 m Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A Art.-Nr.: 819673 oder gleichwertig.'
12351887_34975957.pdf

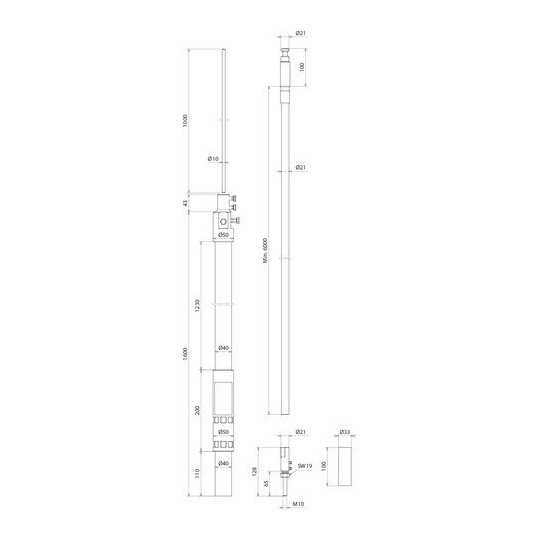

Maßzeichnung
|
