| Leiter-Durchmesser |
5 mm |
| Leiterquerschnitt |
16 qmm |
| Außendurchmesser inkl. Hülle/Beschichtung |
21 mm |
| Leiter-Klasse |
Kl.2 = mehrdrähtig |
| Anzahl der Einzeldrähte |
1 |
| Leiter-Material |
Kupfer |
| Oberfläche |
galvanisch/elektrolytisch verzinkt |
| Ummantelungswerkstoff |
Polyethylen, vernetzt (VPE) |
| Ummantelungswerkstoff halogenfrei |
false |
| Farbe |
grau |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,6 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
1,2 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Einsatz im Ex-Bereich |
true |

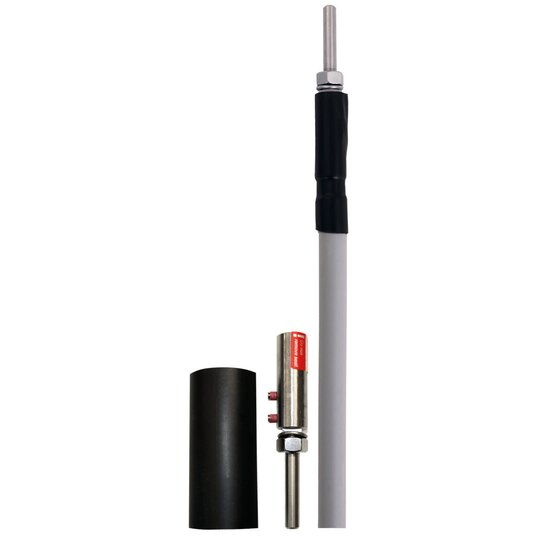

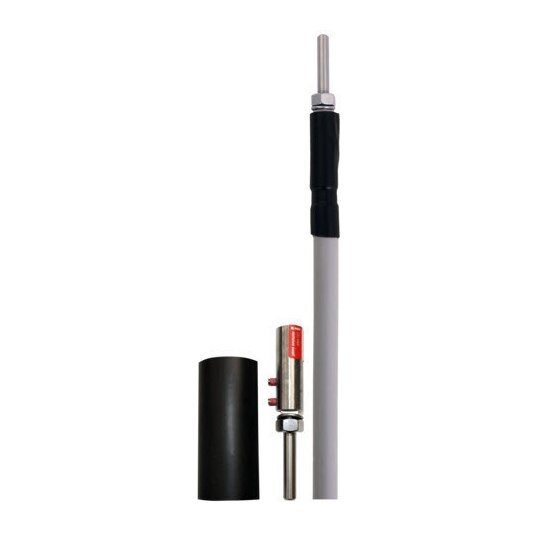

HVI light plus Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI light plus Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI light plus Leitung (vorkonfektioniert für Rohraußenverlegung, grau), mit einem Kopfstück und einem Erdanschlusselement. Äquivalenter Trennungsabstand s = 60 cm (in Luft), s = 120 cm (fester Baustoff).g und UV-stabilisiert Werkstoff Leiter: Cu Werkstoff Isolierung: PE Werkstoff Mantel: PE Farbe Leitung: grau ¿ Durchmesser Ø Leitung: 21 mm Mindestbestelllänge: 6 m Max. Bestelllänge: 70 m Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI LI PL RAV 60 21 L6M GR Art.-Nr.: 819638 oder gleichwertig.'
12351940_34976151.pdf

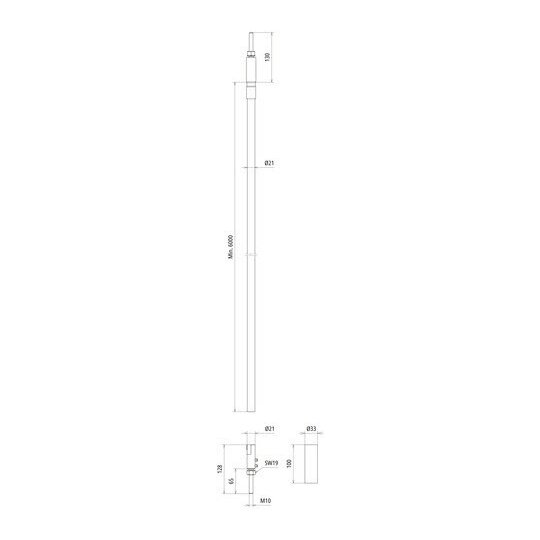

Maßzeichnung
|
3017714.pdf
Montageanleitung
|
12351940_12351945.pdf
Produktdatenblatt
|
|
|
