Dehn 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL HVI-Ltg D20mm

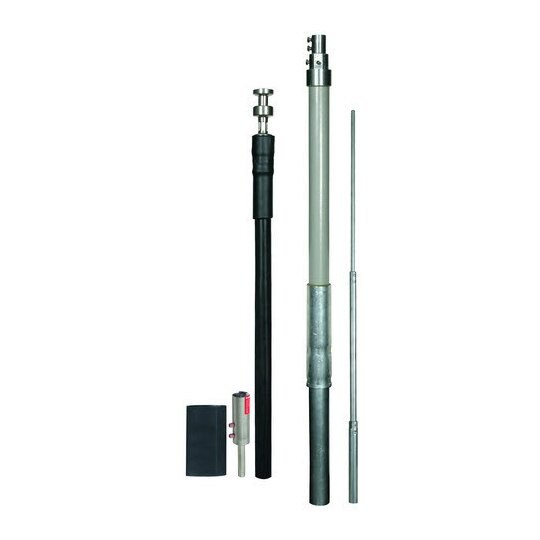

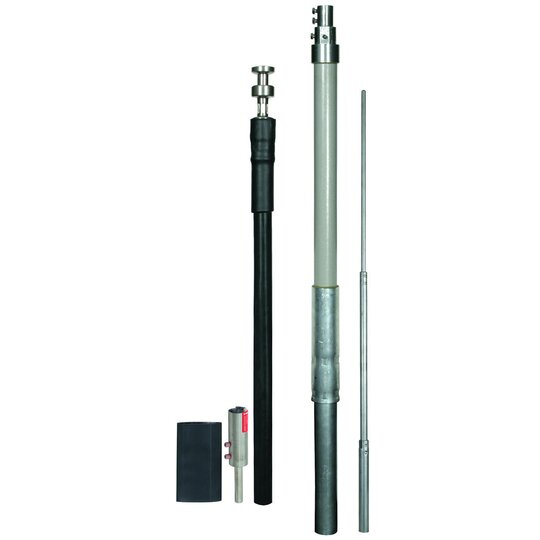

HVI Leitung (Hochspannungsfeste isolierte Ableitung) im Stützrohr, zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI Leitung (schwarz), mit innenliegendem Endverschluss und PA-Federelement im Stützrohr (Länge 4700 mm) mit Fangstange (D22 / 16 / 10 mm Länge 2500 mm), mit einem Kopfstück, einem PA-Anschlusselement und einem Erdanschlusselement. Äquivalenter Trennungsabstand s = 75 cm (in Luft), s = 150 cm (fester Baustoff).Länge 2500 mm Werkstoff Stützrohr: GFK / Al Länge Stützrohr: 4700 mm Transportlänge: 4700 mm Durchmesser Ø Leitung: 20 mm Farbe Leitung: schwarz ¿ Werkstoff Leiter: Cu Mindestbestelllänge: 6 m Max. freie Länge mit Fangstange (Wandmontage): 5500 mm Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI innen) 184 km/h Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 1x HVI außen) 151 km/h Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 4x HVI außen) 139 km/h Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI 20 M L6M SR4700 IP RFS25
