Länge | 4200 mm |
Leiter-Durchmesser | 5 mm |
Leiterquerschnitt | 19 qmm |
Durchmesser | 50.0 - 50.0 mm |
Ausführung | Fangstange mit Stativ |
Außendurchmesser inkl. Hülle/Beschichtung | 23 mm |
Leiter-Klasse | Kl.1 = eindrähtig |
Teleskopisch | false |
Werkstoff | sonstige |
Anzahl der Einzeldrähte | 1 |
Oberfläche | unbehandelt |
Leiter-Material | Kupfer |
Anschluss | Rundleiter |
Hochspannungsfeste isolierte Ausführung | true |
Oberfläche | unbehandelt |
Ummantelungswerkstoff | Polyethylen, vernetzt (VPE) |
Farbe | grau |
Werkstoff der Isolation | Polyethylen (PE) |
Max. äquivalenter Trennungsabstand s (in Luft) | 0,75 m |
Max. äquivalenter Trennungsabstand s (feste Baustoffe) | 1,5 m |
Hochspannungsfeste isolierte Ausführung | true |
Max. Zugbelastung | 950 N |
Einsatz im Ex-Bereich | true |
Gewicht | 66,6 kg/100 m |

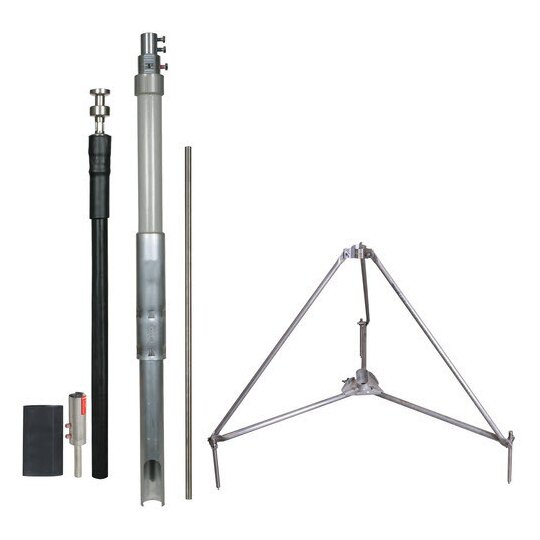

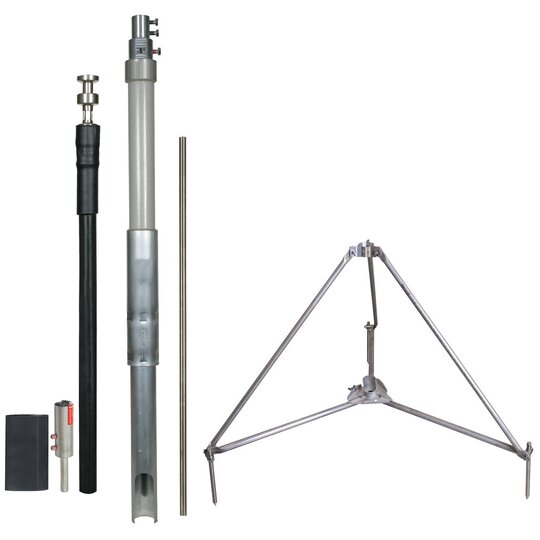

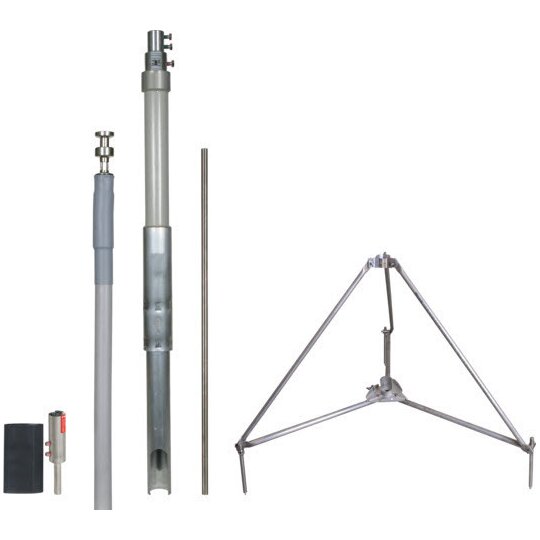

HVI Leitung (Hochspannungsfeste isolierte Ableitung) im Stützrohr, zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI Leitung (grau), mit innenliegendem Endverschluss und PA-Federelement im Stützrohr (Länge 3200 mm) mit Fangspitze (D10 mm Länge 1000 mm), Erdanschlusselement und Dreibeinstativ. Äquivalenter Trennungsabstand s = 75 cm (in Luft), s = 150 cm (fester Baustoff). Mit Dreibeinstaiv (Art.-Nr. 107 390). Werkstoff Stützrohr: GFK / Al Länge Stützrohr: 3200 mm Transportlänge: 3200 mm Durchmesser Ø Leitung: 23 mm Farbe Leitung: grau ¿ Werkstoff Leiter: Cu Radius Stativ: 680 mm Platzbedarf Stativ: 1175 x 1020 mm Mindestbestelllänge: 6 m Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A Art.-Nr.: 819381 oder gleichwertig.
