| Länge |
5700 mm |
| Leiter-Durchmesser |
5 mm |
| Leiterquerschnitt |
19 qmm |
| Durchmesser |
50.0 - 50.0 mm |
| Ausführung |
Fangstange mit Stativ |
| Außendurchmesser inkl. Hülle/Beschichtung |
20 mm |
| Leiter-Klasse |
Kl.2 = mehrdrähtig |
| Teleskopisch |
false |
| Werkstoff |
sonstige |
| Anzahl der Einzeldrähte |
7 |
| Oberfläche |
unbehandelt |
| Leiter-Material |
Kupfer |
| Anschluss |
Rundleiter |
| Hochspannungsfeste isolierte Ausführung |
true |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyethylen, vernetzt (VPE) |
| Farbe |
schwarz |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,75 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
1,5 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
950 N |
| Einsatz im Ex-Bereich |
true |
| Gewicht |
48 kg/100 m |

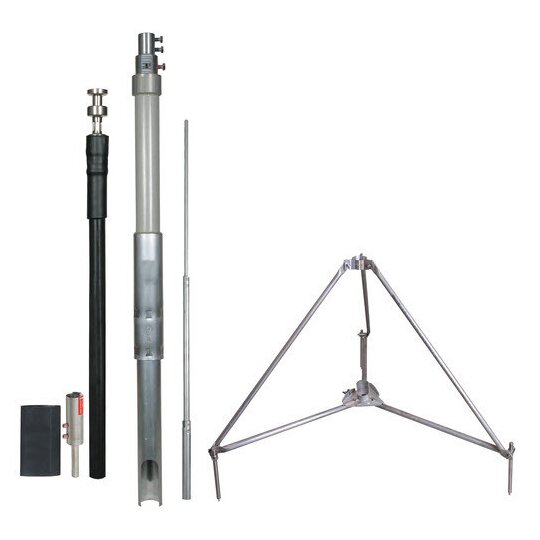

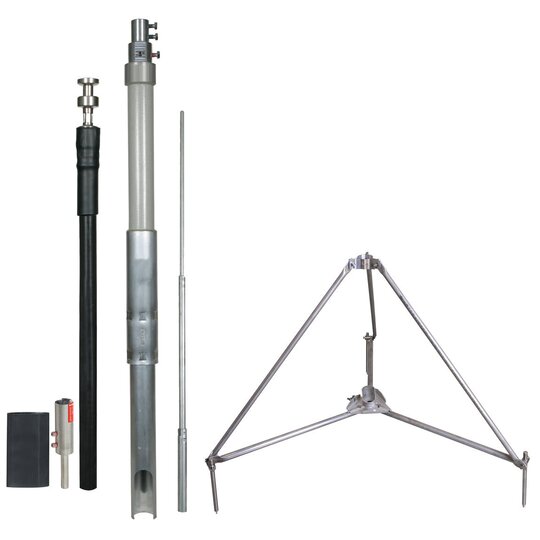

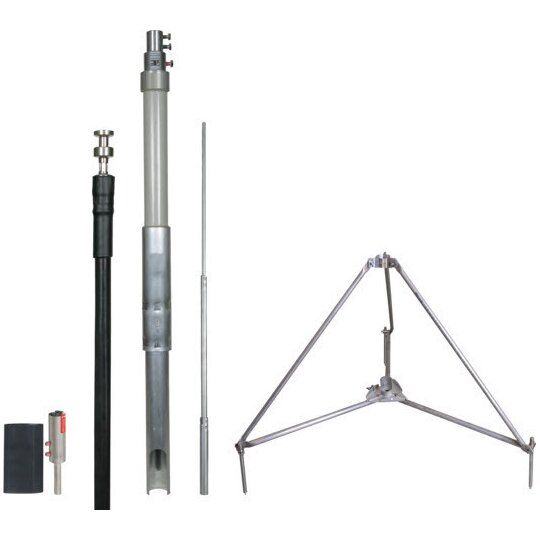

HVI Leitung im Stützrohr mit Fangstange/Fangspitze Farbe schwarz HVI Leitung im Stützrohr hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3) Äquivalenter Trennungsabstand s =<, 75 cm (in Luft) oder s =<, 150 cm (fester Baustoff). Die Stützrohre mit HVI Leitung und Dreibeinstativ sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert. HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm. Mit Dreibeinstaiv (Art.-Nr. 107 390) Werkstoff Stützrohr: GFK / Al Länge Stützrohr: 3200 mm Transportlänge: 3200 mm Durchmesser Ø Leitung: 20 mm Farbe Leitung: schwarz ¿ Werkstoff Leiter: Cu Radius Stativ: 680 mm Platzbedarf Stativ: 1175 x 1020 mm Mindestbestelllänge: 6 m Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A Art.-Nr.: 819373 oder gleichwertig.'
