Dehn 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL HVI-Leitung D23mm Cu

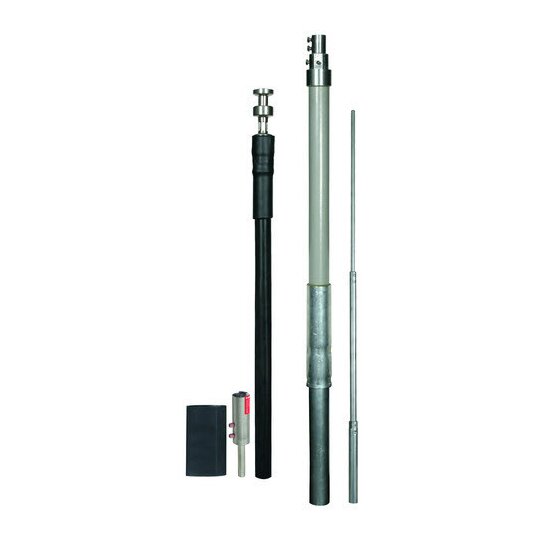

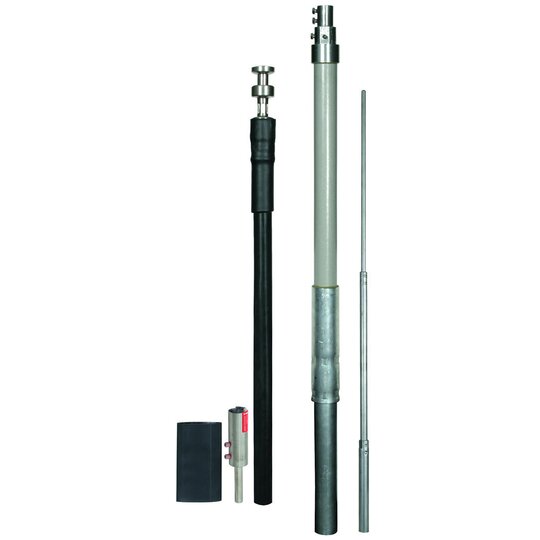

HVI Leitung (Hochspannungsfeste isolierte Ableitung) im Stützrohr, zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI Leitung (grau), mit innenliegendem Endverschluss und PA-Federelement im Stützrohr (Länge 3200 mm) mit Fangstange (D22 / 16 / 10 mm Länge 2500 mm), mit einem Kopfstück, einem PA-Anschlusselement und einem Erdanschlusselement. Äquivalenter Trennungsabstand s = 75 cm (in Luft), s = 150 cm (fester Baustoff).ge 2500 mm Werkstoff Stützrohr: GFK / Al Länge Stützrohr: 3200 mm Transportlänge: 3200 mm Durchmesser Ø Leitung: 23 mm Farbe Leitung: grau ¿ Werkstoff Leiter: Cu Mindestbestelllänge: 6 m Max. freie Länge mit Fangstange (Wandmontage): 5000 mm Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI grau innen) 189 km/h Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 1x HVI grau außen) 173 km/h Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 4x HVI grau außen) 151 km/h Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI 23 L6M SR3200 I
