| Länge |
4455 mm |
| Leiter-Durchmesser |
5 mm |
| Leiterquerschnitt |
19 qmm |
| Durchmesser |
50.0 - 50.0 mm |
| Ausführung |
Fangstange |
| Außendurchmesser inkl. Hülle/Beschichtung |
20 mm |
| Leiter-Klasse |
Kl.2 = mehrdrähtig |
| Teleskopisch |
false |
| Werkstoff |
sonstige |
| Anzahl der Einzeldrähte |
7 |
| Oberfläche |
unbehandelt |
| Leiter-Material |
Kupfer |
| Anschluss |
Rundleiter |
| Hochspannungsfeste isolierte Ausführung |
true |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyethylen, vernetzt (VPE) |
| Farbe |
schwarz |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,75 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
1,5 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
950 N |
| Einsatz im Ex-Bereich |
true |
| Gewicht |
48 kg/100 m |

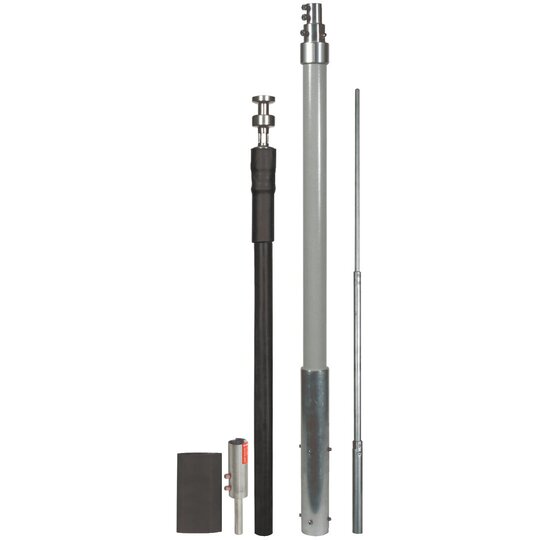

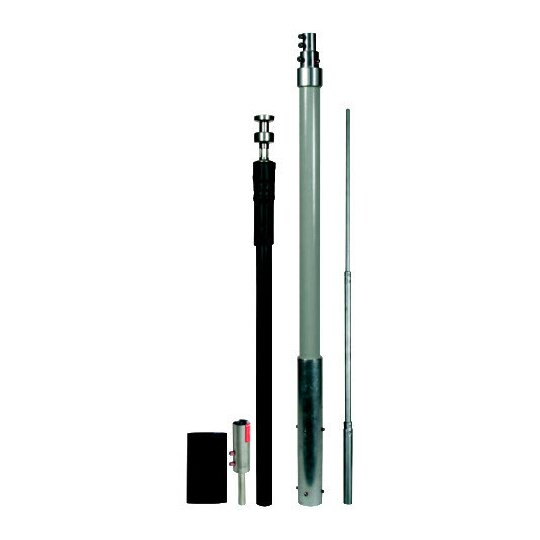

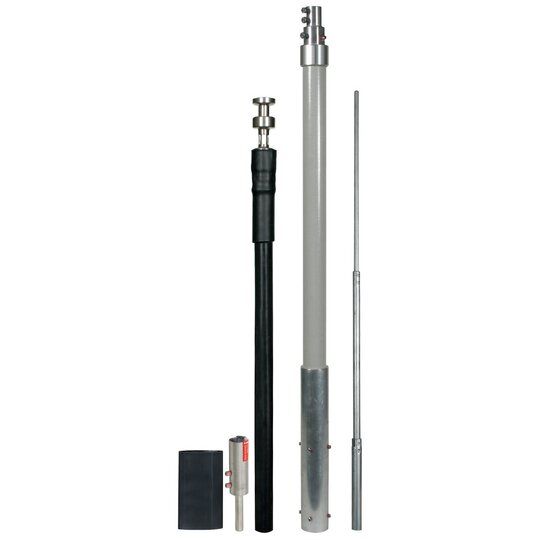

Fangmast für Unterdachverlegung der HVI Leitung Fangmast mit HVI Leitung und Fangstange für die Unterdachverlegung zur Aufsatzmontage auf den Dachsparrenhalter Die HVI Leitung wird durch das Standrohr des Dachsparrenhalters geführt und im Bereich der Konter-/Dachlattung verlegt. Die Stützrohre sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert. DEHNcon-H HVI Leitung im Stützrohr, mit speziellem innenliegendem Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm Werkstoff Stützrohr: GFK / Al Länge Stützrohr: 1955 mm Farbe Leitung: schwarz ¿ Werkstoff Leiter: Cu Äquivalenter Trennungsabstand s (in Luft): = 75 cm Mindestbestelllänge: 6 m Max. Böenwindgeschwindigkeit: 140 km/h Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI 20 M L6M SR1955 FS2500 DSH GFK AL Art.-Nr.: 819247 oder gleichwertig.'
