| Länge |
3875 mm |
| Leiter-Durchmesser |
5 mm |
| Leiterquerschnitt |
19 qmm |
| Durchmesser |
30.0 - 30.0 mm |
| Ausführung |
Fangstange |
| Außendurchmesser inkl. Hülle/Beschichtung |
20 mm |
| Leiter-Klasse |
Kl.1 = eindrähtig |
| Teleskopisch |
false |
| Werkstoff |
sonstige |
| Anzahl der Einzeldrähte |
1 |
| Oberfläche |
unbehandelt |
| Leiter-Material |
Kupfer |
| Anschluss |
Rundleiter |
| Hochspannungsfeste isolierte Ausführung |
true |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyvinylchlorid (PVC) |
| Farbe |
grau |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,45 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
0,9 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
950 N |
| Gewicht |
52 kg/100 m |

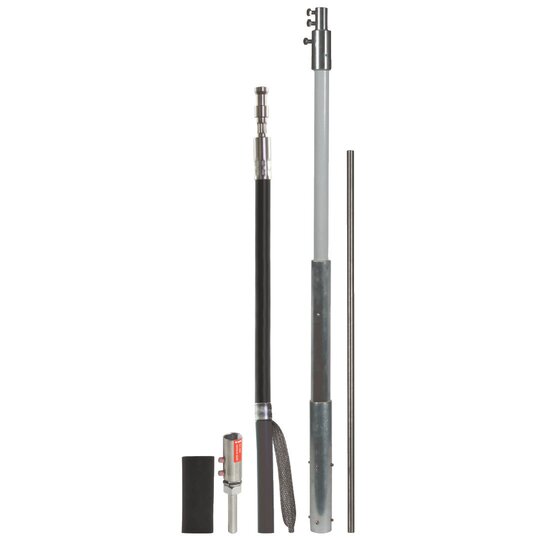

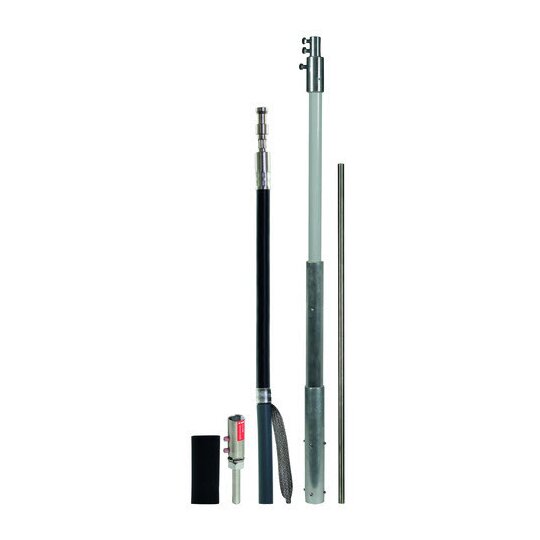

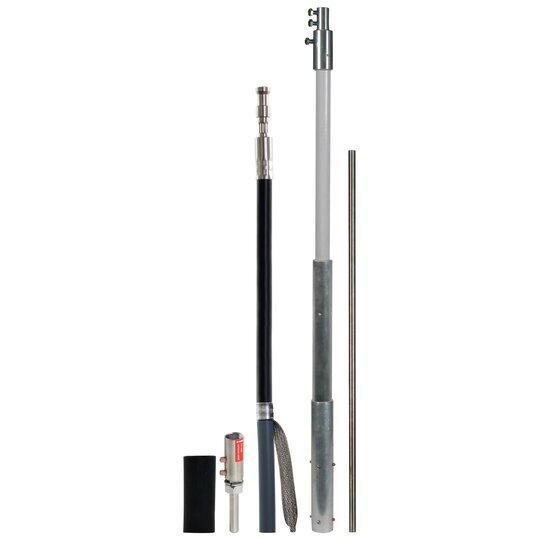

Fangmast für Unterdachverlegung der HVI light Leitung Fangmast mit HVI light Leitung und Fangspitze für die Unterdachverlegung zur Aufsatzmontage auf den Dachsparrenhalter Die HVI light Leitung wird durch das Standrohr des Dachsparrenhalters geführt und im Bereich der Konter-/Dachlattung verlegt. Die Stützrohre sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert. DEHNcon-H HVI light Leitung im Stützrohr, mit speziellem innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm Werkstoff Stützrohr: GFK / Al Länge Stützrohr: 2875 mm Farbe Leitung: grau ¿ Werkstoff Leiter: Cu Äquivalenter Trennungsabstand s (in Luft): = 45 cm Mindestbestelllänge: 6 m Max. Böenwindgeschwindigkeit: 149 km/h Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI LI 20 L6M SR2875 FSP1000 DSH GFK AL Art.-Nr.: 819243 oder gleichwertig.'
