| Leiter-Durchmesser |
5 mm |
| Leiterquerschnitt |
19 qmm |
| Außendurchmesser inkl. Hülle/Beschichtung |
23 mm |
| Leiter-Klasse |
Kl.2 = mehrdrähtig |
| Anzahl der Einzeldrähte |
1 |
| Leiter-Material |
Kupfer |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyethylen, vernetzt (VPE) |
| Ummantelungswerkstoff halogenfrei |
false |
| Farbe |
grau |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,75 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
1,5 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
950 N |
| Einsatz im Ex-Bereich |
true |
| Gewicht |
66,6 kg/100 m |

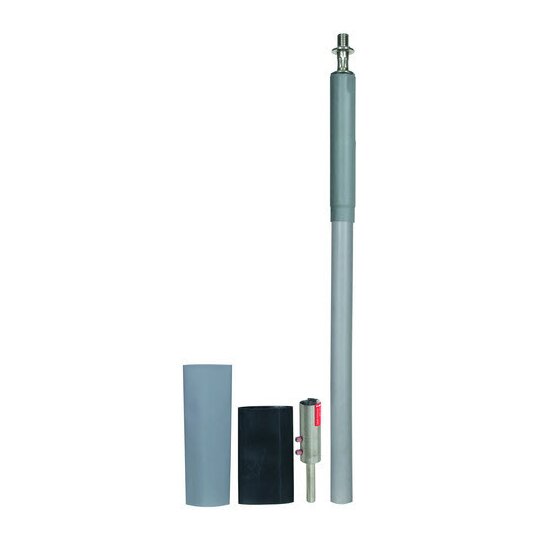

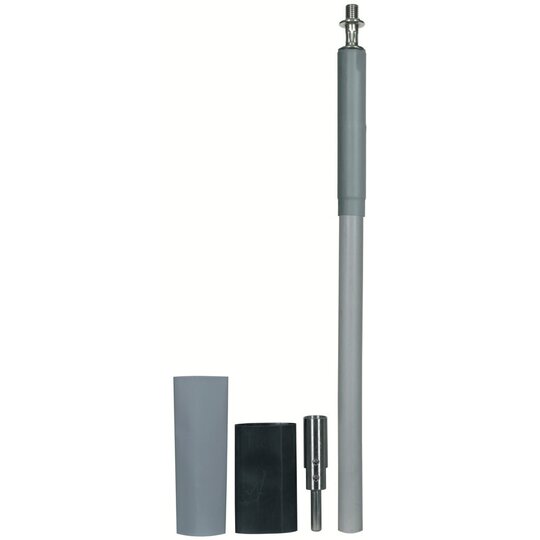

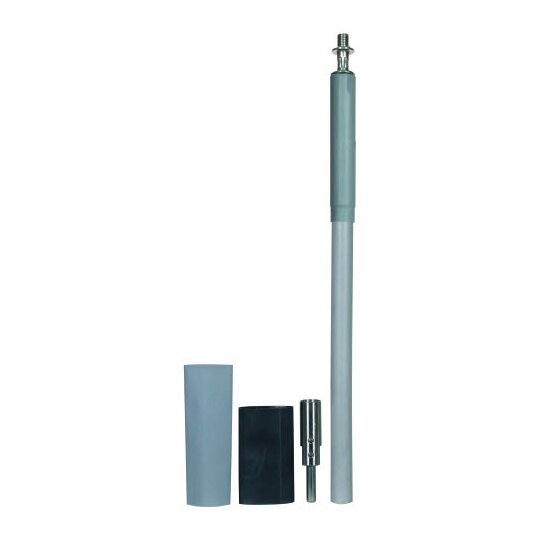

HVI Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI Leitung (vorkonfektioniert für Rohraußenverlegung, grau), mit einem Kopfstück und einem Erdanschlusselement. Äquivalenter Trennungsabstand s = 75 cm (in Luft), s = 150 cm (fester Baustoff). Werkstoff Leiter: Cu Werkstoff Isolierung: PE Werkstoff Mantel: PE Farbe Leitung: grau ¿ Durchmesser Ø Leitung: 23 mm Mindestbestelllänge: 6 m Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI RAV 75 23 L6M GR M Art.-Nr.: 819227 oder gleichwertig.'
