| Leiter-Durchmesser |
5,6 mm |
| Leiterquerschnitt |
25 qmm |
| Außendurchmesser inkl. Hülle/Beschichtung |
27 mm |
| Leiter-Klasse |
Kl.2 = mehrdrähtig |
| Anzahl der Einzeldrähte |
7 |
| Leiter-Material |
Kupfer |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyethylen, vernetzt (VPE) |
| Ummantelungswerkstoff halogenfrei |
false |
| Farbe |
schwarz |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,9 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
1,8 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
1200 N |
| Einsatz im Ex-Bereich |
true |
| Gewicht |
85,4 kg/100 m |

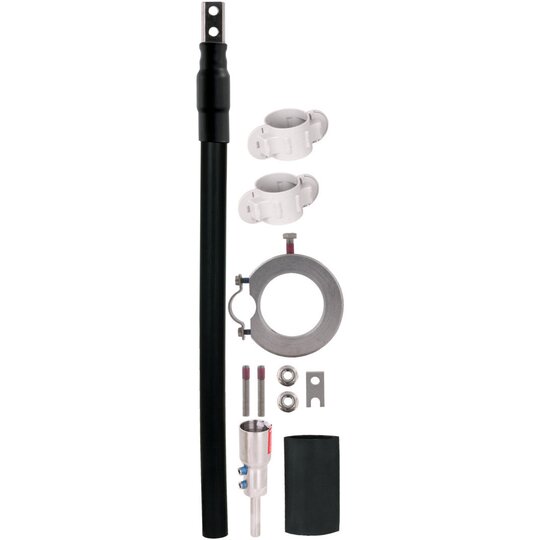

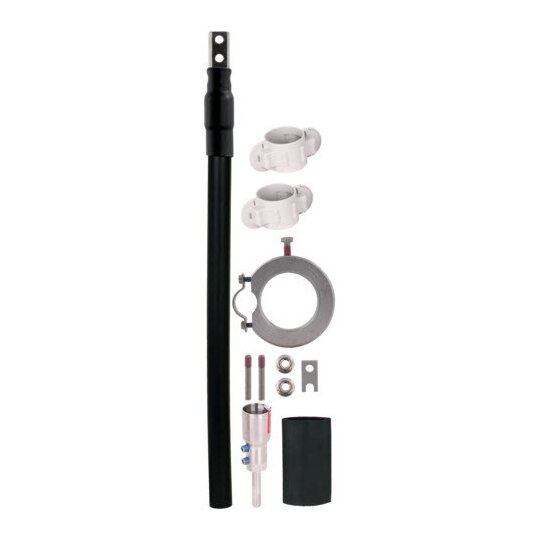

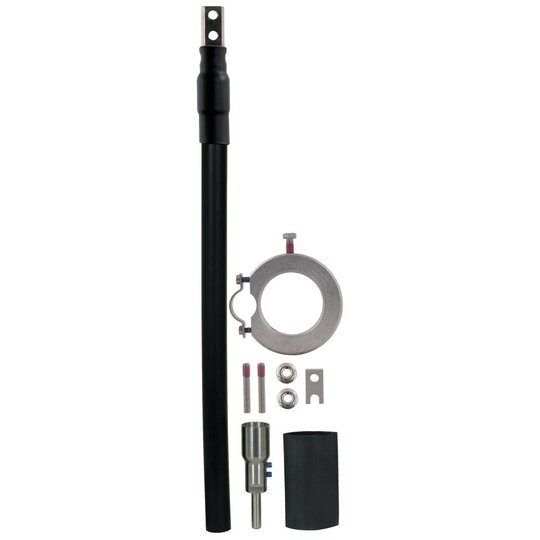

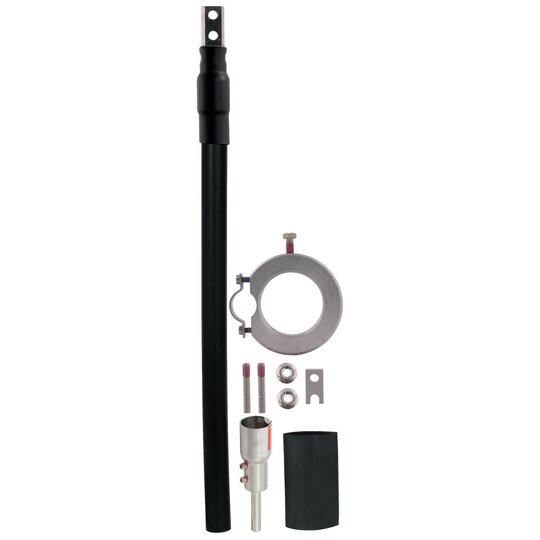

HVI power Leitung (vorkonfektioniert Rohraußenverlegung) HVI power Leitung hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3) Äquivalenter Trennungsabstand s =<, 90 cm (in Luft) oder s =<, 180 cm (fester Baustoff). HVI power Leitung mit einem vorkonfektionierten Kopfstück und einem Anschlusselement lose beigefügt. witterungsbeständig und UV-stabilisiert Werkstoff Leiter: Cu Werkstoff Isolierung: PE Werkstoff Mantel: PE Durchmesser Ø Leitung: 27 mm Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI P RAV 90 27 L6M SW Art.-Nr.: 819165 oder gleichwertig.'
