| Leiter-Durchmesser |
5,6 mm |
| Leiterquerschnitt |
25 qmm |
| Außendurchmesser inkl. Hülle/Beschichtung |
27 mm |
| Leiter-Klasse |
Kl.2 = mehrdrähtig |
| Anzahl der Einzeldrähte |
7 |
| Leiter-Material |
Kupfer |
| Oberfläche |
unbehandelt |
| Ummantelungswerkstoff |
Polyethylen, vernetzt (VPE) |
| Ummantelungswerkstoff halogenfrei |
false |
| Farbe |
schwarz |
| Werkstoff der Isolation |
Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) |
0,9 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) |
1,8 m |
| Hochspannungsfeste isolierte Ausführung |
true |
| Max. Zugbelastung |
1200 N |
| Einsatz im Ex-Bereich |
true |
| Gewicht |
85,4 kg/100 m |

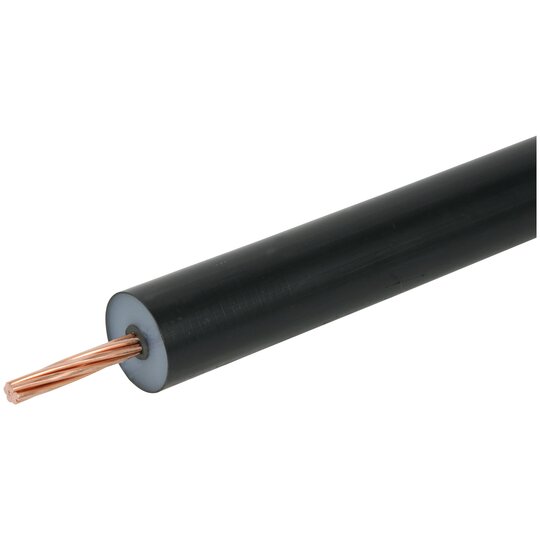

HVI power long Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI power Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung für die Konfektionierung vor Ort (abgelängt nach Bestellung 6 m - 35 m - schwarz). Äquivalenter Trennungsabstand s = 90 cm (in Luft), s = 180 cm (fester Baustoff).tel: PE Durchmesser Ø Leitung: 27 mm Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: HVI P LO 90 27 L6...35M SW Art.-Nr.: 819163 oder gleichwertig.'
